UFO RTK直曲表（交點法）導入方法，圖文教程看完就會
發布時間：2022-09-14 09:38:55
我們在使用UFO RTK進行道路設計時，特別是用交點法進行道路設計時，遇到道路要素表有Excel版的，我們可以現在電腦上編輯平曲線要素表，然后另存為*.csv直接導入軟件方便簡單。具體關于UFO RTK直曲表（交點法）導入方法，請跟CORS賬號網小編一起來看看下面的圖文教程內容吧。
UFO RTK直曲表（交點法）導入方法

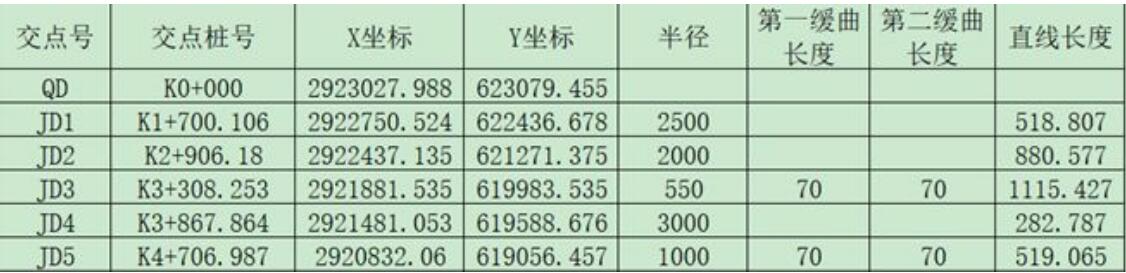

1、直曲表（交點法）Excel 示例格式如下：
2、然后另存為 **.csv格式，復制拷入手薄內存，建議放到 UFOPad/Project工程文件目錄下，方便好找;

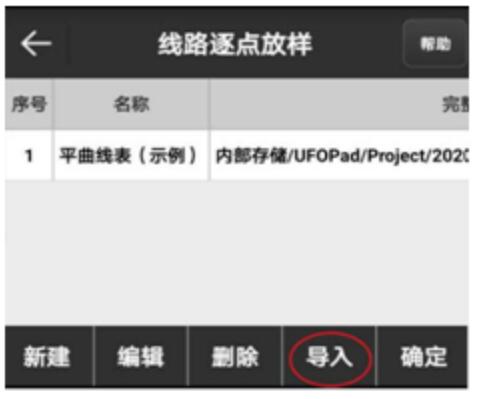

3、數據導入：進入UFOPAD軟件，依次點擊測量—線路施工放樣/逐點放樣—導入
4、文件類型：選擇 直曲表（交點法）（*csv,*txt)—選擇編輯好導入手薄的文件—確定；
配置參數：一一對應選擇表格列數（沒有就選擇無），預覽看下是否正確，然后確定導入。
另軟件也可直接導入其他南方/中海達/華測道路文件；
直曲表**.csv格式 不是固定的，可以自定義順序，第一行中文可保留不影響，配置參數列數和表格一一對應即可
必要參數：
交點號、樁號、X坐標、Y坐標、半徑、緩和曲線長度
注：一般簡單線路第一/第二緩曲對稱長度相同可以共用同1列；復雜線路緩和曲線參數直曲表有的建議輸入；參數有就輸入 、要素能多不少
以上就是關于UFO RTK直曲表（交點法）導入方法的全部圖文教程了，希望大家可以參考一下，方便大家提高道路設計效率。
文章內容來源參考：UFO測繪
