巧用KolidaMap，坐標轉換輕松搞定
發布時間：2022-11-28 10:57:29
市面上的坐標轉換工具有很多，其中KolidaMap作為基于AutoCAD和國產CAD平臺地形地籍成圖軟件，其也可以進行坐標轉換。小編收集整理了相關信息，今天就來看看如何巧用KolidaMap進行坐標轉換吧。
用KolidaMap進行坐標轉換，分別有四參數轉換、七參數轉換、參數錄入等內容，具體步驟如下：
01、四參數轉換

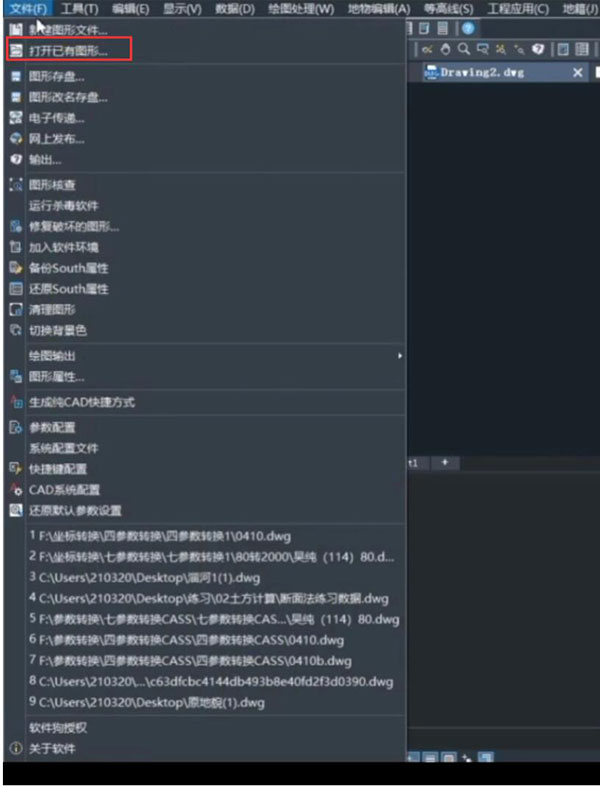

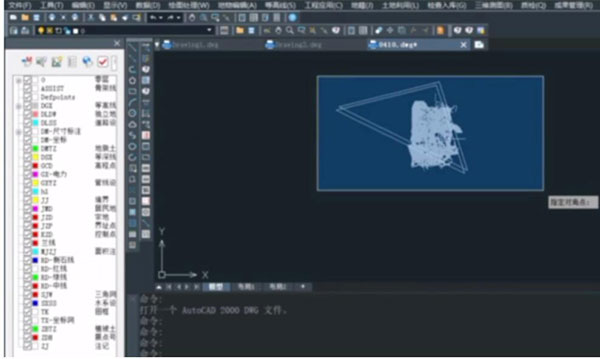

我們打開KolidaMap軟件，點擊“文件”，打開已有的圖形，選擇四參數轉換的文件。
1)點擊“工程應用-查詢指定點坐標”，查詢轉換前的坐標。

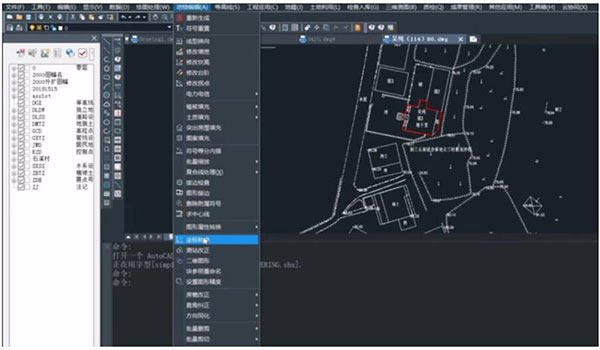

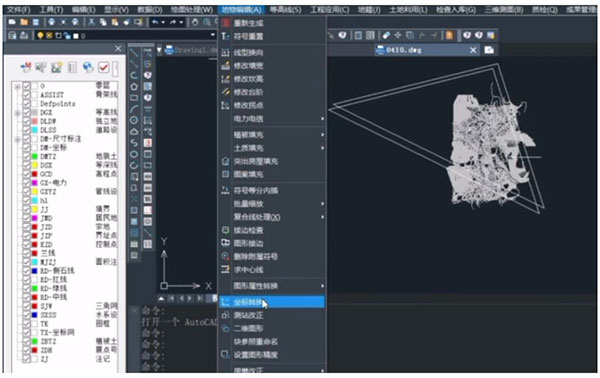

2)點擊“地物編輯-坐標轉換”。

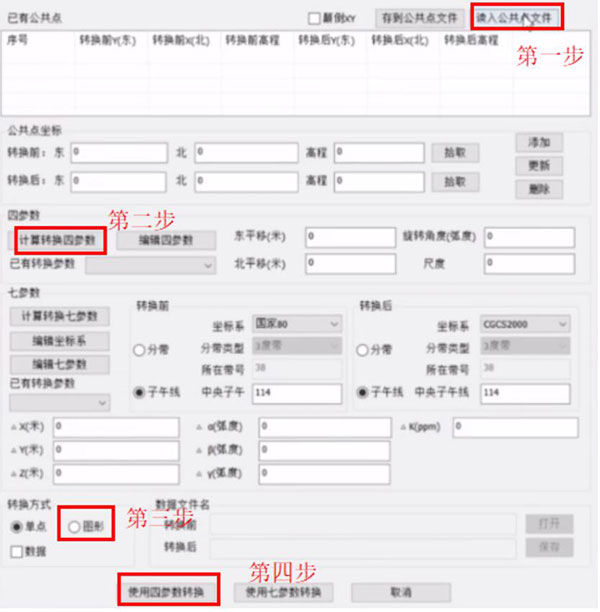

在坐標轉換界面，我們進行四個步驟。
第一步，選擇“讀入公共點對文件”，打開3點四參數的文件;
第二步，選擇“計算轉換四參數”;
第三步，轉換方式選擇“圖形”;
第四步，選擇“使用四參數轉換”，然后框選出需要轉換的范圍。

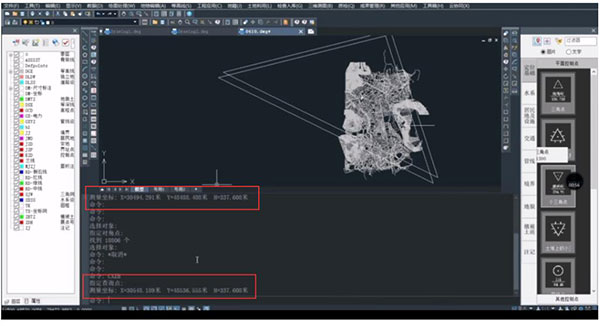

3)點擊“工程應用-查詢指定點坐標”，查詢轉換后的坐標，在命令行這里，我們發現x、y坐標發生了改變，但是高程沒有發生改變。
02、七參數轉換
七參數的轉換，我們以國家80轉2000為例，具體步驟如下：

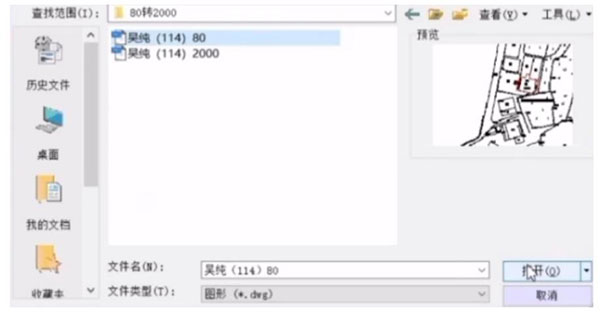

1)在KolidaMap軟件菜單欄上，點擊“文件”，打開已有圖形，選擇七參數轉換的文件。

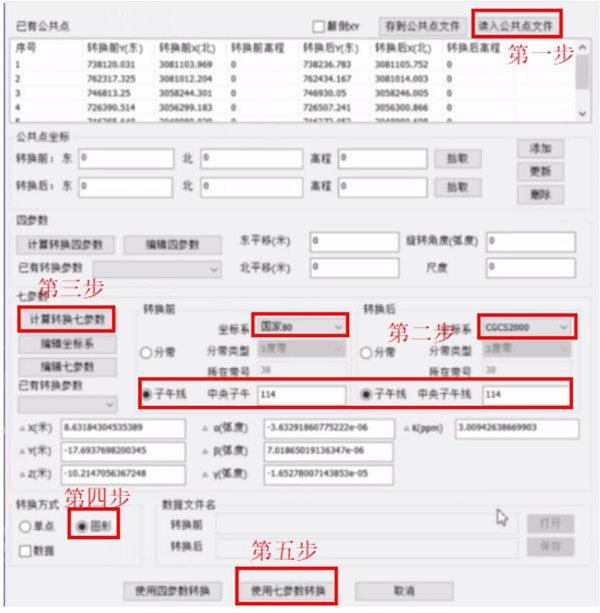

2)點擊“地物編輯-坐標轉換”，在坐標轉換界面，我們需要進行五個步驟。
第一步，選擇“讀入公共點文件”，選中七參數轉換文件：80轉2000，然后點擊“打開”;
第二步，設置轉換前和轉換后的坐標系，轉換前，選擇“國家80”，轉換后，選擇“CGCS2000”，設置中央子午線，這里我們?cè)O(shè)置為114，中央子午線可以根據實際情況進行更改;
第三步，點擊“計算轉換七參數”;
第四步，轉換方式選擇“圖形”;
第五步，點擊“使用七參數轉換”，然后框選出需要轉換的范圍就可以了，以上就是七參數轉換的步驟。
03、參數錄入
1)有公共點對錄入

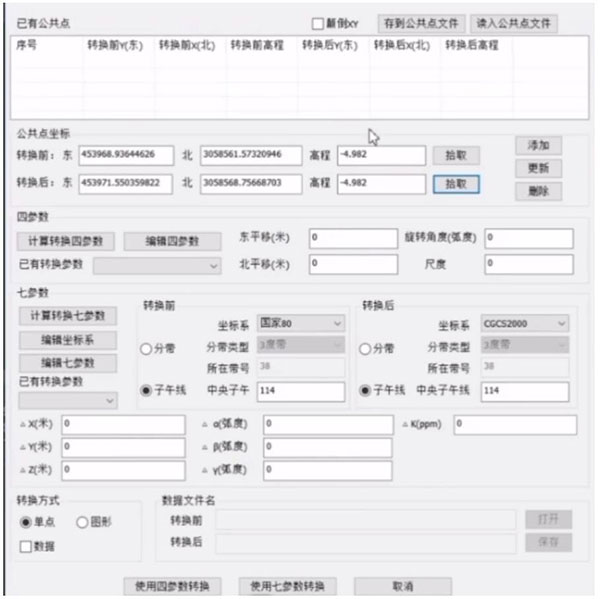

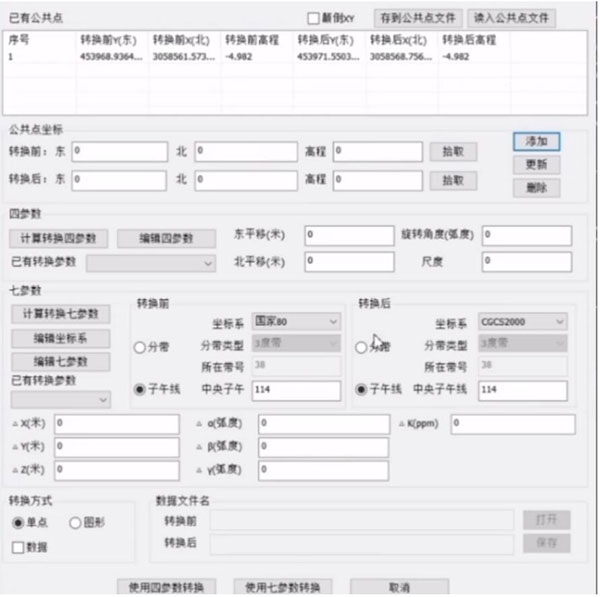

當有公共點對時，我們點擊KoldiaMap軟件菜單欄里的“地物編輯-坐標轉換”，點擊“拾取”，分別在圖中拾取轉換前和轉換后的坐標，然后點擊“添加”，其次是參數的錄入。
2)無公共點對，參數錄入

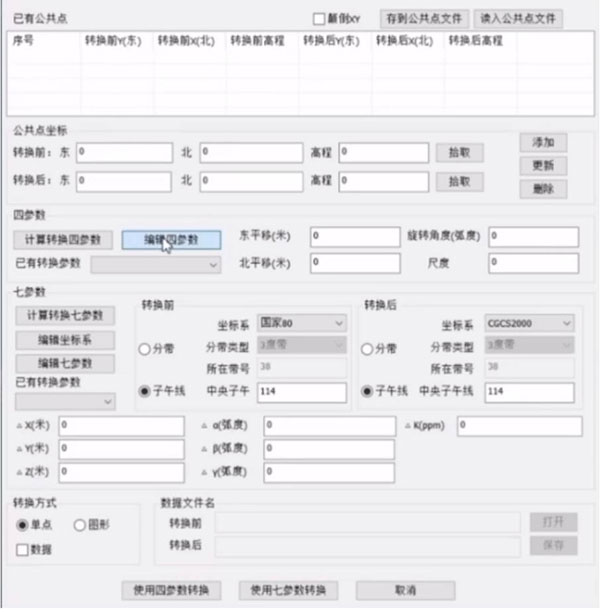

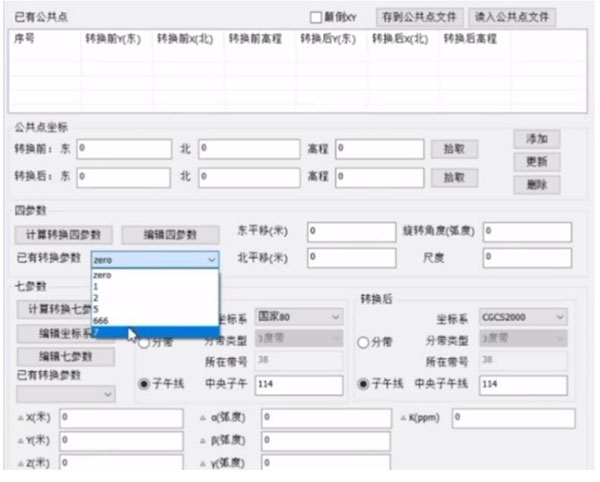

當沒有公共點對，但是我們已知轉換參數時，點擊KoldiaMap軟件菜單欄里的“地物編輯-坐標轉換”，點擊“編輯四參數”，就可以在“編輯四參數”界面上進行編輯了。

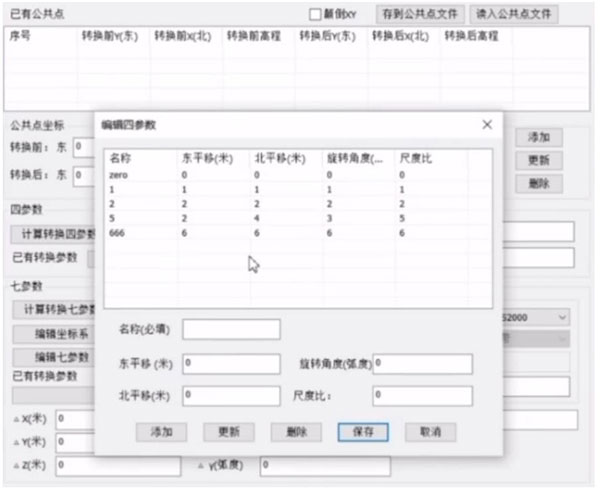

參數一般為保密，所以我們這里隨意輸入一些數字用于演示，大家可以根據自己實際數字來輸入，輸入完畢后，點擊“添加”添加，點擊“保存”。
然后就可以在“已有轉換參數”中，選擇剛剛保存過的參數。
3)坐標系錄入

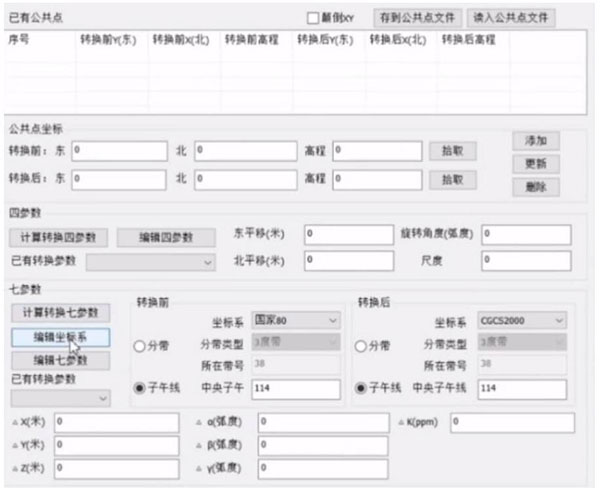

點擊KoldiaMap軟件菜單欄里的“地物編輯-坐標轉換”，點擊“編輯坐標系”。

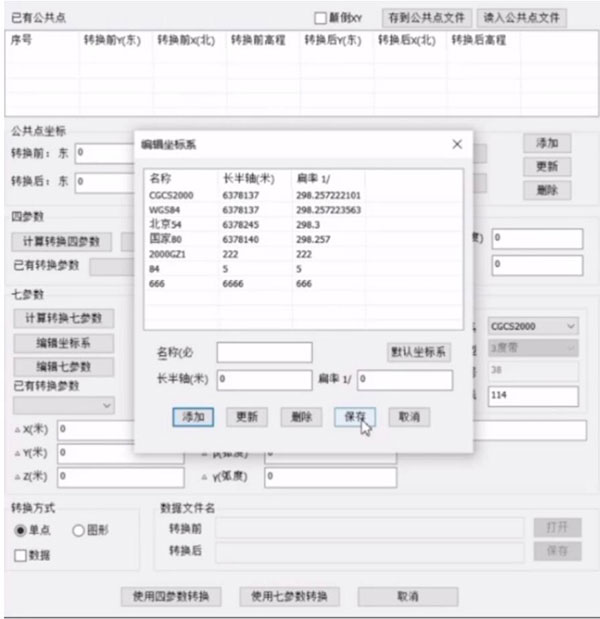

在“編輯坐標系”界面，就可以輸入坐標系的名稱、長半軸以及扁率，這里我們自行輸入一些數字用于演示，大家可以根據自己實際數字來輸入，輸入完畢后，點擊“添加”，點擊“保存”，這樣就可以在轉換前和轉換后的坐標中，選擇剛剛已經保存過的坐標系。
最后我們總結一下，四參數一般用于平面坐標系的轉換，最少需要兩對公共點，數據跨度一般小于10km;七參數一般用于三維坐標的轉換，最少需要三對公共點，數據跨度一般小于15km，而公共點的選擇，應盡量覆蓋整個計算區域。
以上就是關于KolidaMap進行坐標轉換的全部內容了，你學會了嗎?
文章內容來源參考：科力達儀器
