合眾思壯RTK怎么曲線放樣?合眾思壯RTK曲線放樣操作指南
發布時間：2023-01-09 10:18:30
合眾思壯RTK怎么曲線放樣?合眾思壯RTK配套的eSurvey測量軟件，其集測繪基本功能為一體，當然也可以進行曲線放樣。小編收集整理了合眾思壯RTK曲線放樣操作指南，主要從進入曲線放樣界面，到新建曲線、選中目標曲線、選擇放樣點，再到放樣等操作步驟來介紹，僅供大家參考。
合眾思壯RTK怎么曲線放樣?
合眾思壯RTK曲線放樣操作指南
1、進入曲線放樣界面
進入eSurvey測量軟件，依次點擊【測量】->【曲線放樣】進入曲線放樣界面。
2、新建曲線

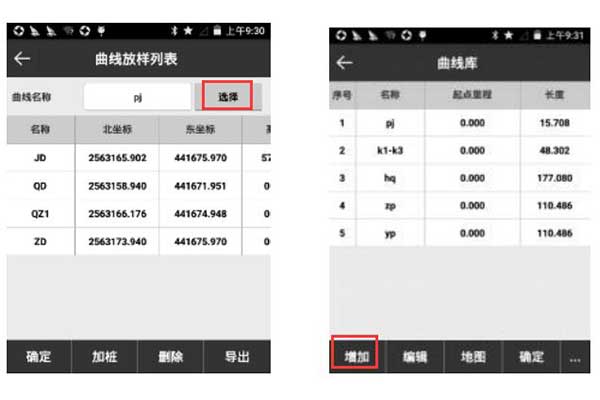

在曲線放樣界面，點擊曲線放樣列表圖標進入曲線放樣列表，隨后點擊【選擇】，進入曲線庫，新建曲線或?qū)肭€文件，新建曲線設置如下：
直線：設置線路名稱，里程，起點坐標，終點坐標。
圓曲(知偏角、交點)：設置名稱，半徑，里程，轉角，交點，設置參考方式(方位參考或起點坐標)。
轉角：線路的轉向角。
圓曲(知坐標、半徑)：設置名稱，半徑，里程，圓心點，起點坐標，終點坐標。
圓曲(知三個點)：設置名稱，里程，起點坐標，第二個點坐標，終點坐標。
圓心點：起點和終點連線，左偏代表圓心在線的左邊，右偏代表圓心在線的右邊。
緩曲：設置名稱，半徑，緩曲，里程，轉角，交點，參考方式(方位參考或起點坐標)。
3、選中目標曲線
選中目標曲線，點擊【確定】，設置計算方式(按照整樁號計算、按照整樁距計算)和放樣間隔，點擊【確定】返回曲線放樣列表, 列表中顯示放樣曲線的主要點(QD、QZ、ZD、JD、HH)和根據放樣間隔設置的放樣點坐標和里程。
4、選擇放樣點
選中曲線放樣列表中的一點，點擊【確定】，進入放樣界面。

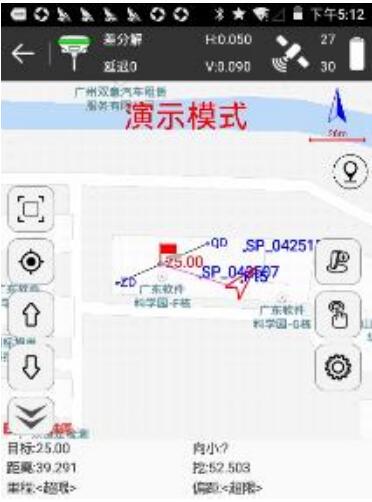

5、放樣
在放樣界面根據放樣間隔設置，在線段相對應的位置上顯示里程，當當前點與放樣點距離小于 3 米時，進入精準放樣，并根據箭頭方向和下狀態欄提示進行放樣即可。
以上就是關于合眾思壯RTK怎么曲線放樣的全部解答了，希望看了本篇合眾思壯RTK曲線放樣操作指南的你可以快速掌握此品牌RTK的曲線放樣步驟。
相關閱讀：RTK曲線放樣怎么操作?詳細步驟來了 http://www.sxshtfs.com/news/guide/890.html (適用于南方RTK)
合眾思壯RTK怎么曲線放樣?
合眾思壯RTK曲線放樣操作指南
1、進入曲線放樣界面
進入eSurvey測量軟件，依次點擊【測量】->【曲線放樣】進入曲線放樣界面。
2、新建曲線
在曲線放樣界面，點擊曲線放樣列表圖標進入曲線放樣列表，隨后點擊【選擇】，進入曲線庫，新建曲線或?qū)肭€文件，新建曲線設置如下：
直線：設置線路名稱，里程，起點坐標，終點坐標。
圓曲(知偏角、交點)：設置名稱，半徑，里程，轉角，交點，設置參考方式(方位參考或起點坐標)。
轉角：線路的轉向角。
圓曲(知坐標、半徑)：設置名稱，半徑，里程，圓心點，起點坐標，終點坐標。
圓曲(知三個點)：設置名稱，里程，起點坐標，第二個點坐標，終點坐標。
圓心點：起點和終點連線，左偏代表圓心在線的左邊，右偏代表圓心在線的右邊。
緩曲：設置名稱，半徑，緩曲，里程，轉角，交點，參考方式(方位參考或起點坐標)。
3、選中目標曲線
選中目標曲線，點擊【確定】，設置計算方式(按照整樁號計算、按照整樁距計算)和放樣間隔，點擊【確定】返回曲線放樣列表, 列表中顯示放樣曲線的主要點(QD、QZ、ZD、JD、HH)和根據放樣間隔設置的放樣點坐標和里程。
4、選擇放樣點
選中曲線放樣列表中的一點，點擊【確定】，進入放樣界面。
5、放樣
在放樣界面根據放樣間隔設置，在線段相對應的位置上顯示里程，當當前點與放樣點距離小于 3 米時，進入精準放樣，并根據箭頭方向和下狀態欄提示進行放樣即可。
以上就是關于合眾思壯RTK怎么曲線放樣的全部解答了，希望看了本篇合眾思壯RTK曲線放樣操作指南的你可以快速掌握此品牌RTK的曲線放樣步驟。
相關閱讀：RTK曲線放樣怎么操作?詳細步驟來了 http://www.sxshtfs.com/news/guide/890.html (適用于南方RTK)
