RTK編碼如何填?中海達RTK圖例編碼功能使用指南
發布時間：2023-02-14 09:50:52
RTK編碼如何填?中海達RTK圖例編碼功能用簡短的字母代號代替冗長的描述，將采集點導入對應圖例模板的成圖軟件(例如：CASS 軟件)，使采集點自動生成圖形。CORS賬號網小編收集整理了中海達RTK圖例編碼功能使用指南，下面我們一起來看看吧。
中海達RTK配備的是Hi-Survey測量軟件，我們可以從項目進入圖例編碼界面，對圖例編碼模板進行添加、編輯、刪除和導入、導出操作，圖例編碼與文件目錄(ZHD/out)下的圖例模板文件(*.xml)同步。
1、進入圖例編碼界面
進入Hi-Survey，依次點擊“項目”-“圖例編碼”進入圖例編碼界面。
2、圖例編碼操作詳解

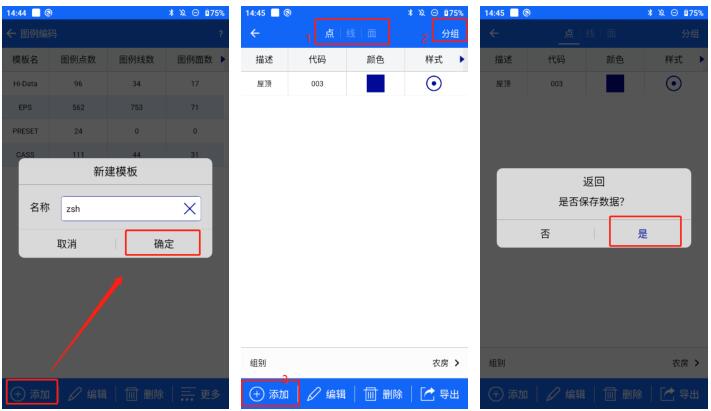

【添加】 新建一個圖例模板，設置該圖例模板的點、線、面的圖例描述及編碼。點擊“添加”按鈕，輸入新圖例模板名稱，進入新建圖例模板界面，通過添加、編輯、刪除，進一步設置該圖例模板的類型、組別及其所屬的圖例名稱、編碼、顏色、樣式。該圖例模板編輯完成后，點擊“返回”按鈕，根據提示“是否保存數據”，點擊“是”，即完成新建圖例模板。
對圖例編碼進行操作前，應先確定所需操作的類型(點、線、面)，再確定該類型下的組別(例如：水系設施、土質或居民地、無分組等)，最后在該類型的組別下進行圖例名稱、編碼、顏色及樣式的添加、編輯和刪除操作。

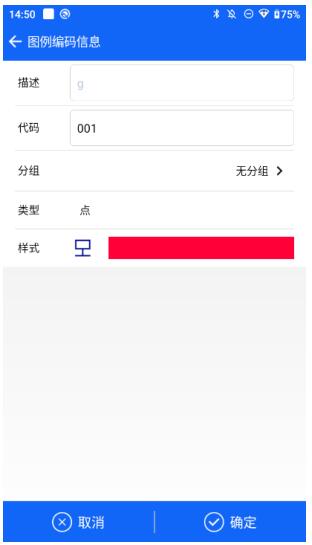

“添加”：設置新的圖例編碼名稱、代碼、為該圖例編碼選擇分組、顏色及樣式，點擊“確定”即可添加所選類型下新的圖例編碼。
“編輯”：對已存在的圖例編碼進行重新編輯、修改。編輯方式與【添加】類似，除了不能對該圖例編碼的名稱進行編輯外，可對其代碼、分組及圖例樣式進行修改，最后點擊“確定”即可。
3、圖例編碼應用
點擊【應用】 可選擇圖例編碼模板，應用至當前的項目，若項目的當前圖例已被使用，會提示用戶是否置空當前的圖例編碼。

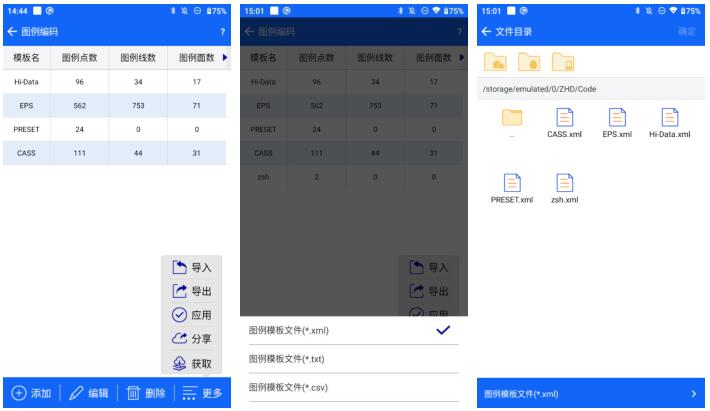

4、圖例編碼導入/導出
【導入】 可選擇對應的編碼文件格式(圖例模板文件(*.xml)、圖例模板文件(*.txt)、圖例模板文件(*.csv))進行導入。
【導出】 在圖例編碼列表中，選中要導出的模板，單擊“導出”，選擇該模板導出格式(圖例模板文件(*.xml)、圖例模板文件(*.txt)、圖例模板文件(*.csv))，并輸入對應的名稱(默認文本框填充模板列表中的名字)，即可進行導出。
以上就是關于RTK編碼如何填的全部解答了，小編介紹的是中海達RTKK圖例編碼功能使用指南，添加、編輯、導入導出以及應用都有，僅供大家參考。
中海達RTK配備的是Hi-Survey測量軟件，我們可以從項目進入圖例編碼界面，對圖例編碼模板進行添加、編輯、刪除和導入、導出操作，圖例編碼與文件目錄(ZHD/out)下的圖例模板文件(*.xml)同步。
1、進入圖例編碼界面
進入Hi-Survey，依次點擊“項目”-“圖例編碼”進入圖例編碼界面。
2、圖例編碼操作詳解
【添加】 新建一個圖例模板，設置該圖例模板的點、線、面的圖例描述及編碼。點擊“添加”按鈕，輸入新圖例模板名稱，進入新建圖例模板界面，通過添加、編輯、刪除，進一步設置該圖例模板的類型、組別及其所屬的圖例名稱、編碼、顏色、樣式。該圖例模板編輯完成后，點擊“返回”按鈕，根據提示“是否保存數據”，點擊“是”，即完成新建圖例模板。
對圖例編碼進行操作前，應先確定所需操作的類型(點、線、面)，再確定該類型下的組別(例如：水系設施、土質或居民地、無分組等)，最后在該類型的組別下進行圖例名稱、編碼、顏色及樣式的添加、編輯和刪除操作。
“添加”：設置新的圖例編碼名稱、代碼、為該圖例編碼選擇分組、顏色及樣式，點擊“確定”即可添加所選類型下新的圖例編碼。
“編輯”：對已存在的圖例編碼進行重新編輯、修改。編輯方式與【添加】類似，除了不能對該圖例編碼的名稱進行編輯外，可對其代碼、分組及圖例樣式進行修改，最后點擊“確定”即可。
3、圖例編碼應用
點擊【應用】 可選擇圖例編碼模板，應用至當前的項目，若項目的當前圖例已被使用，會提示用戶是否置空當前的圖例編碼。
4、圖例編碼導入/導出
【導入】 可選擇對應的編碼文件格式(圖例模板文件(*.xml)、圖例模板文件(*.txt)、圖例模板文件(*.csv))進行導入。
【導出】 在圖例編碼列表中，選中要導出的模板，單擊“導出”，選擇該模板導出格式(圖例模板文件(*.xml)、圖例模板文件(*.txt)、圖例模板文件(*.csv))，并輸入對應的名稱(默認文本框填充模板列表中的名字)，即可進行導出。
以上就是關于RTK編碼如何填的全部解答了，小編介紹的是中海達RTKK圖例編碼功能使用指南，添加、編輯、導入導出以及應用都有，僅供大家參考。
