RTK線元法怎么輸入曲線要素?中海達RTK線元法輸入教程詳解
發布時間：2023-02-16 10:30:28
RTK線元法怎么輸入曲線要素?在中海達RTK配備的Hi-Survey測量軟件中，其提供了三種平斷面定線的方法，分別是交點法、線元法(又稱積木法)或者坐標法等，對于線元法的輸入步驟教程，小編已經收集整理好了，下面我們就一起來看看吧。
關于線元法
線元法定線也叫積木法定線，它是將組合復雜的公路平面線形“化整為零”分解成若干個線形單元。簡單線段主要包括直線、圓弧、緩和曲線，線路要素可手工輸入，亦可從文件導入線元文件(*.sec)、海地格式(*.pm)、緯地格式(*.pm)、LandXml 格式(*.xml)和五大樁文件(*.CSV)，可導出中樁里程文件(*.CSV)和線元文件(*.sec)。
RTK線元法輸入步驟
1、進入線元法
進入Hi-Survey測量軟件，依次點擊【測量】→【道路設計】→【平斷面設計線】選擇線元法，進入線元法編輯界面。
2、輸入要素
在一般工作過程中，在線元法編輯界面，點擊“添加”新增數據，只需要輸入起點坐標、里程、方位角，點擊添加線元數據，選擇線型，輸入線元要素。
“直線”：字母 L 表示，只需要輸入線元長。
“圓弧”：字母 A 表示，輸入起點半徑(∞代表無限大即直線)、線元長、方向(前進方向?yàn)閰⒖嫉钠D(zhuǎn)方向)。
“緩和曲線”：字母 S 表示，輸入起點半徑、終點半徑、線元長、方向。
在線元法中，針對卵形(公共緩和曲線)，需要對其起終點半徑特殊處理。不完整緩曲對應正確起終點半徑求解過程：A×A÷[A×A÷R-Ls]
建議使用五大樁快捷導入，只需在原有五大樁后面追加兩列緩曲參數A1、A2，再直接點擊“加載”，即可構建卵形曲線線路。點擊“起點”，進入起點界面對起點信息進行編輯。
以上輸入完成后，點擊【確定】返回上一界面。
3、預覽

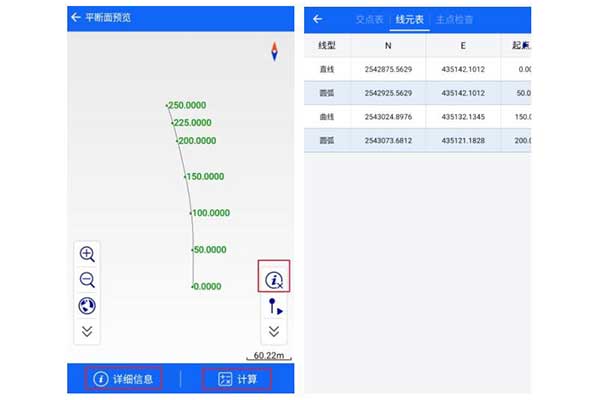

然后點擊預覽按鈕進入查看圖形是否正確，右下角方框輸入里程數。
在預覽界面點擊【計算】 輸入里程和偏距，可以檢查坐標;輸入坐標，可以反算投影里程和偏距。
以上就是關于RTK線元法怎么輸入曲線要素的全部圖文教程了，僅供大家參考，希望本篇文章可以幫助到大家。
