合眾思?jí)裄TK電力線勘測指南，看完快速掌握
發布時間：2023-03-04 10:23:18
合眾思?jí)裄TK配套的測量軟件eSurvey可以進行測量放樣等操作，其中電力線勘測是其重要的功能之一。電力線勘測是在做電力線路設計之前，對設計線路沿途自然環境進行勘察測量，最后把手簿測量數據在電腦端經過轉換輸出為電力軟件專用格式數據的專用功能。今天，CORS賬號網小編收集整理了相關信息，特別奉上合眾思?jí)裄TK電力線勘測指南，讓你看完快速掌握。

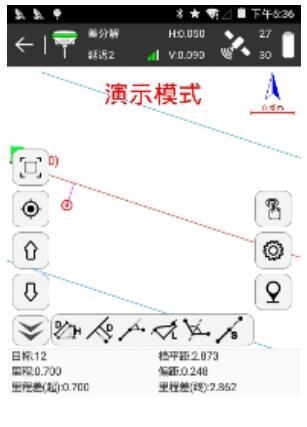

1、打開手簿，進入eSurvey測量軟件，依次點擊“測量”-“電力線勘測”進入電力線勘測界面。

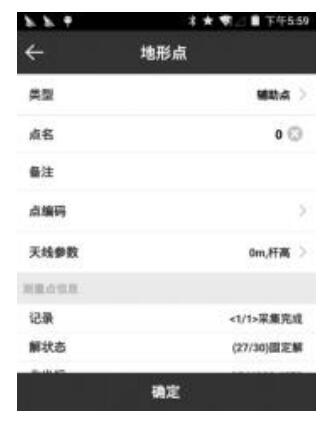

2、勘測作業過程中，只需要選擇想要的參考線，在需要采集的地物點，點擊定位圖標采集地形點，存儲測量數據，在類型下拉框中選擇點類型，根據點類型，選擇標注跨越物或路河塘房等的類型，桿型，輸入寬度、角度、量高等，存儲，電力軟件會將這些地物地質信息及屬性，保存到測量文件中。這樣就不用記錄繁瑣的編碼，直接通過選擇的方式，就把地物及屬性記錄下來。

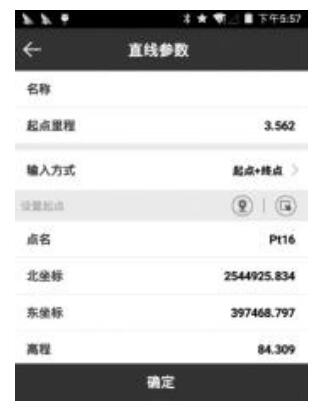

3、點擊右上角，進入輔助線庫，點擊“增加”設置新增輔助線參數，設置線段的起點、終點坐標或者設置線路名稱、起點里程、線段方位、線段長度和起點坐標。
4、選擇目標線路，點擊“確定”，根據軟件下?tīng)顟B(tài)欄的放樣提示，點擊定位采集地形點或按手簿定義的快捷鍵，進行電力屬性數據采集存儲，存儲時，根據當前點的類型，選擇存儲時的點類型，存儲點類型包括：J 樁(轉角點)，Z 樁(直線樁)，輔助點，1 點測標注跨越物，1 點測路河塘房，2 點測路河塘房，3 點測房。
以上就是關于合眾思?jí)裄TK電力線勘測指南的全部?jī)?nèi)容了，僅供大家參考。
1、打開手簿，進入eSurvey測量軟件，依次點擊“測量”-“電力線勘測”進入電力線勘測界面。
2、勘測作業過程中，只需要選擇想要的參考線，在需要采集的地物點，點擊定位圖標采集地形點，存儲測量數據，在類型下拉框中選擇點類型，根據點類型，選擇標注跨越物或路河塘房等的類型，桿型，輸入寬度、角度、量高等，存儲，電力軟件會將這些地物地質信息及屬性，保存到測量文件中。這樣就不用記錄繁瑣的編碼，直接通過選擇的方式，就把地物及屬性記錄下來。
3、點擊右上角，進入輔助線庫，點擊“增加”設置新增輔助線參數，設置線段的起點、終點坐標或者設置線路名稱、起點里程、線段方位、線段長度和起點坐標。
4、選擇目標線路，點擊“確定”，根據軟件下?tīng)顟B(tài)欄的放樣提示，點擊定位采集地形點或按手簿定義的快捷鍵，進行電力屬性數據采集存儲，存儲時，根據當前點的類型，選擇存儲時的點類型，存儲點類型包括：J 樁(轉角點)，Z 樁(直線樁)，輔助點，1 點測標注跨越物，1 點測路河塘房，2 點測路河塘房，3 點測房。
以上就是關于合眾思?jí)裄TK電力線勘測指南的全部?jī)?nèi)容了，僅供大家參考。
