UFO測繪儀器品牌是由合眾思?jí)淹瞥龅膶ｉT用于線上銷售的產品，目前主要的兩款產品是 UFO U3測地型 RTK和U5慣導 RTK等，他們使用的軟件都是UFOPad軟件。所以下面小編講解的UFOPad專業版軟件連接cors賬號進行道路設計的操作說明，適用于各UFO RTK產品。
我們的講解分為三個部分，第一部分講解軟件連接cors賬號的操作，第二三部分，分別講解連接cors賬號以后，進行道路設計的兩種方法的具體操作。
一、cors賬號連接操作

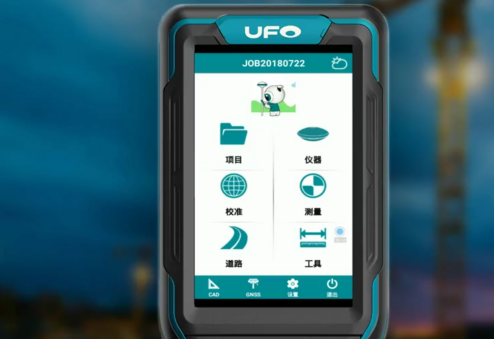

1、打開手簿軟件——“通訊”——“儀器”——選擇“通訊設置”選項——在藍牙設備列表下面選擇配對過的信息，然后點擊“連接”，連接移動站——頁面顯示連接成功后返回到“儀器”頁面。
2、在儀器界面——選擇“工作模式（基準站）”，進入工作模式——工作模式更改為“移動站”——數據鏈選擇“手簿網絡”（SIM卡插在手簿/連接wifi熱點）——頁面跳至“數據鏈設置”頁面：
連接模式選擇“NTRIP”；名稱自定義命名；IP欄輸入203.107.45.154或者網址rtk.ntrip.qxwz.com；端口設置8003（對應2000坐標）；用戶名和密碼（輸入cors賬號網提供的信息）；接入點自動獲取選擇RTCM32_GGB（對應三星儀器）。
3、返回工作模式——“確定”——cors輸入設置完成——儀器界面點擊“GNSS衛星狀態”——獲取固定解，手簿會語音提示“固定解”。
二、交點法道路設計
1、進入軟件菜單：測量—線路施工放樣/逐點放樣（道路庫通用）；
2、新建、輸入線路名稱；
3、點擊“平曲線”，選擇 交點法 ；

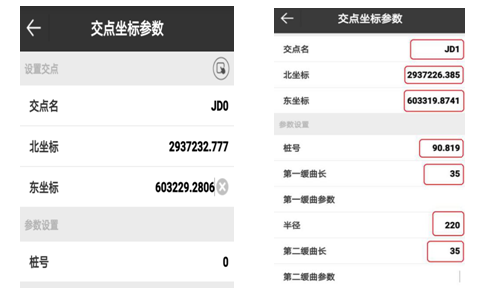

4、點擊“增加”， 首先是輸入起點坐標、樁號，然后“下一個”繼續輸入其余交點信息，一般只需輸：交點名、X Y坐標、樁號、第一緩和曲線長度、圓曲線半徑、第二緩和曲線長度；（緩和曲線參數沒有可不輸）；
5、輸完后確定、計算、核對下逐樁坐標。
使用交點法的注意事項：
數據簡潔、輸入簡單，參數在直曲表上可直接獲取，用戶輸入數據量少一般道路推薦使用交點法；一般情況下，交點法在表示和計算特殊曲線時有所不足，如卵形曲線（不完整緩曲）、回頭曲線等，特殊曲線使用線元法。
三、線元法道路設計
1、菜單 測量—線路施工放樣/逐點放樣；
2、新建、輸入線路名稱；
3、點擊“平曲線”選擇“線元法”

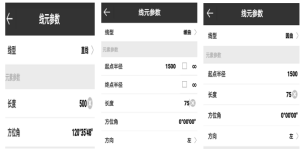

4、點擊 增加，輸入 起點 X Y坐標 、里程；按照直曲表依次輸入線路元素，線路基本元素為：直線、（第一）緩和曲線、圓曲線、（第二）緩和曲線，輸入完計算檢查核對逐樁坐標。
直線輸入要素：長度 、方位角（125°35′48″輸入格式為125.3548）；
緩和曲線輸入要素：半徑、長度、方向選擇（左偏/右偏）；
圓曲線輸入要素：半徑、長度、方向選擇（左偏/右偏）；
使用線元法注意事項：
1、適應性強，可以表示和計算任何復雜的路線，號稱“萬能”；
2、數據冗長，部分參數需要通過驗證獲取。
