【圖文教程】RTK點放樣步驟詳解，看完這篇文快速入門
發布時間：2021-10-21 10:58:49
什么是點放樣？點放樣是把設計圖紙上工程建筑物的平面位置和高程，用一定的測量儀器和方法測設到實地上去的測量工作，是測量坐標的一個反過程。那么如何進行點放樣呢?下面就跟CORS賬號網小編一起來看看吧。
RTK點放樣步驟：
架設基準站和移動站→新建工程→求轉換參數→輸入點放樣數據→放樣
RTK點放樣步驟詳解：
選擇外掛電臺模式進行點放樣
1、架設基準站
架設步驟：

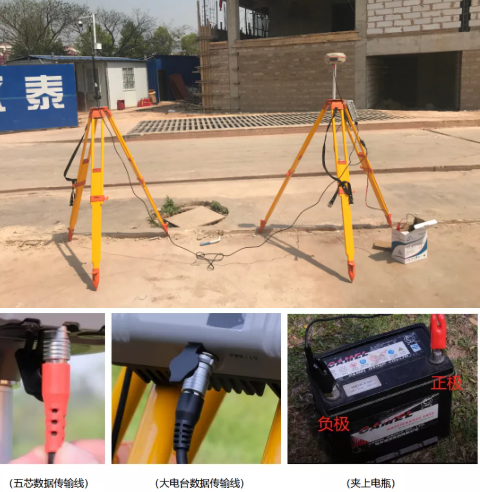

1）架好三腳架，放電臺天線的三腳架最好放到高一些的位置，兩個三腳架之間保持至少三米的距離；
2）用測高片固定好基準站接收機（如果架在已知點上，需要用基座并做嚴格的對中整平）， 打開基準站接收機；
3）安裝好電臺發射天線，把電臺掛在三腳架上，將蓄電池放在電臺的下方；
4）連接主機五芯數據傳輸線，大電臺數據傳輸線，夾上電瓶。
基準站架設注意事項：
將基準站架設在視野比較開闊、周圍環境比較空曠、地勢比較高的地方，避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹蔭下以及水邊，這些都對RTK信號的接收以及無線電信號的發射產生不同程度的影響。
2、啟動基準站
第一次啟動基準站時，需要對啟動參數進行設置，設置步驟如下：
1）手簿藍牙連接基準站：配置→儀器連接→掃描→選擇基準站機號→連接。

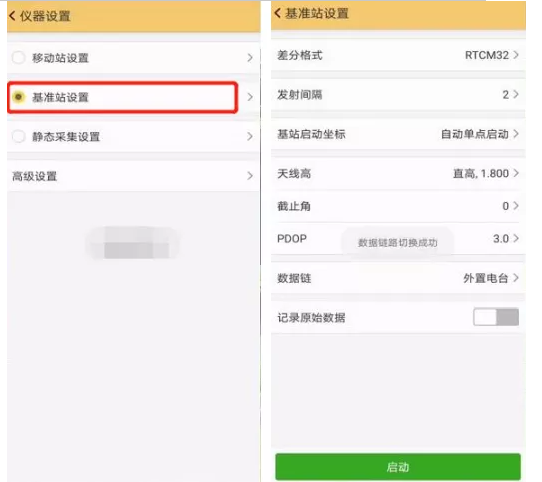

2）設置基準站模式：配置→儀器設置→基準站設置→修改“差分格式”為RTCM32→“基站啟動坐標”里選擇為“自動單點啟動”并在“外部獲取”里選擇“獲取定位”→“數據鏈”設置為“外置電臺”，電臺通道在外掛大電臺上設置→設置完成后點擊“啟動”。
注意：數據鏈燈規律閃爍，則代表電臺正常發射
3、架設移動站
確認基準站發射成功后，我們將移動站的主機安裝到對中桿上，安裝UHF接收天線，安裝托架，夾上手簿。

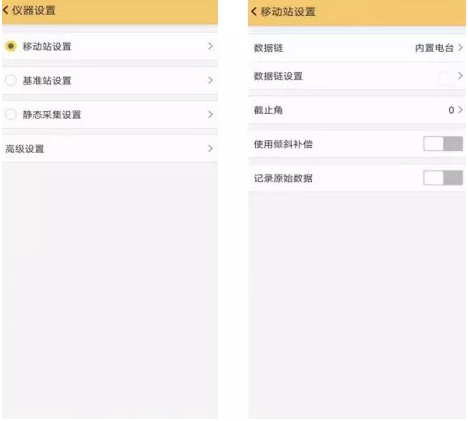

移動站開機，手簿開機，手簿藍牙連接移動站，然后點擊配置→儀器設置→移動站設置，點擊移動站設置則默認將主機工作模式切換為移動站，數據鏈設置為“內置電臺”，點擊“數據鏈設置”，選擇對應電臺通道及對應協議，電臺路由：關閉；截止角：10-15，根據測量環境選擇；使用傾斜補償：一般不選，根據測量需要選擇是否開啟；記錄原始數據：關閉，返回主菜單，達到固定解。
4、新建工程

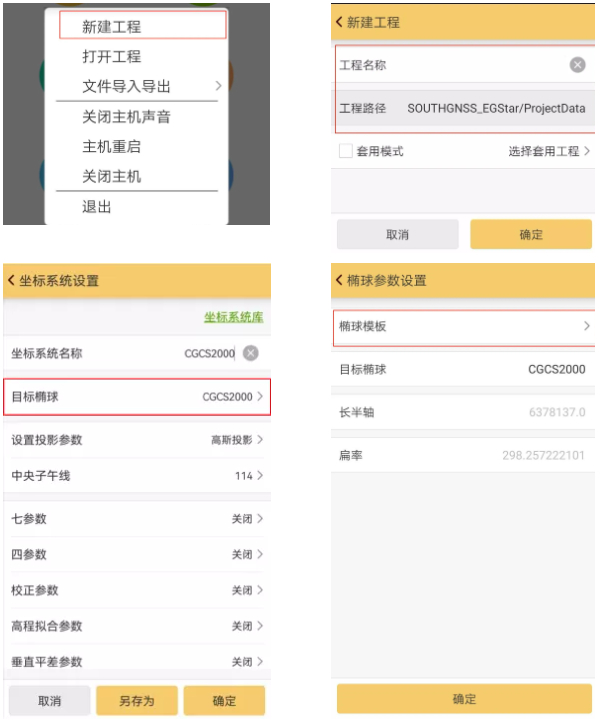

工程→新建工程→輸入工程名稱→確定→點擊“目標橢球”，選擇相對應的坐標系統→點擊“設置投影參數”，修改對應地區的“中央子午線”值→確定。
5、求轉換參數
求轉換參數至少有兩個已知控制點，我們先通過“點測量”，測出兩個控制點的大地坐標，然后再進行求轉換參數。
操作步驟如下：
1）測量→點測量→將碳釬桿放置在控制點上，氣泡居中，在固定解狀態下按鍵盤鍵→彈出窗口，修改點名和天線高（天線高選中為“桿高”）→確定→重復上述步驟將另一個控制點也采集下來。

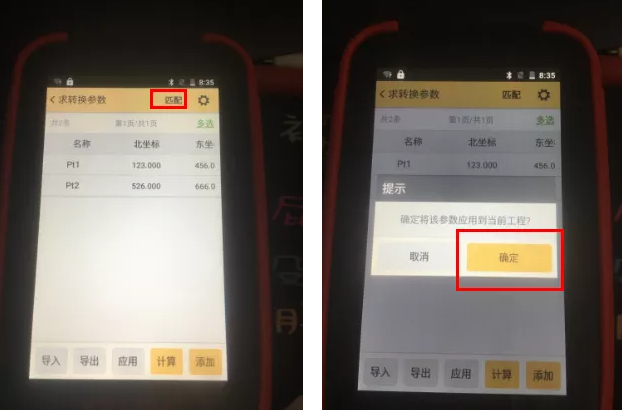

2）輸入→求轉換參數→添加→“平面坐標”輸入其中一個正確的已知控制點坐標→“大地坐標”輸入對應的大地坐標→以同樣方法添加另一個已知控制點——計算（彈出對話框，檢查比例尺是否正確，四參數的比列尺越接近1越好）→應用→通過“點測量”找一個已知控制點進行復核，查看采集坐標是否正確。
6、導入點放樣數據
1）將放樣點數據按照“點名，x，y，h”的順序?qū)雃xcel表格
2）將excel表格另存為.*csv格式；
3）將.*csv格式的點文件后綴名改成.*TXT：保存后，在桌面上找到這csv文件，選中右擊，以打開方式選擇記事本，打開記事本后，把輸入光標放到最后一行的下一行，再點另存為“***點數據”，格式為*.txt。
4）將TXT放樣數據文件通過QQ\微信\數據線等方式導入手簿，這里，我們選擇數據線方式把點數據復制到手簿中。
7、放樣操作

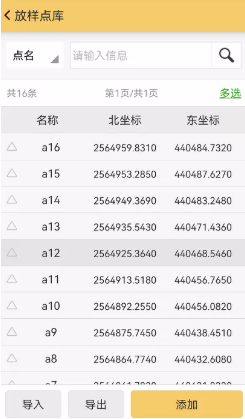

測量→點放樣，進入放樣界面，點擊“目標”進入放樣點庫，點擊”導入“，選擇格式.*txt-pn，x，y，h，然后找到拉進手簿的文件，選中打開即可。
如果我們放樣點少，在放樣點庫點擊“添加”，選擇手動輸入，添加點坐標，輸完后點擊“確定”即可。
在放樣點庫列表中，直接選取要放樣的點，彈出菜單，選擇“點放樣”，即可進入放樣界面。
在點放樣界面，利用羅盤導航放樣模式，直觀的找到放樣點，當前RTK位置與目標點連線的方位角和藍色箭頭重合時，圖中綠色小箭頭上面顯示就是0度，相當于找到放樣目標點的最短距離。羅盤模式需要返回地圖放樣界面，點擊即可。
除了跟著羅盤導航放樣，我們還可以通過觀察DX、DY的數值來移動RTK的位置，當DX、DY為“0”時，該RTK的位置即為放樣點的位置。
以上就是關于RTK點放樣步驟詳解，大家都了解清楚了嗎？
來源：科力達儀器
RTK點放樣步驟：
架設基準站和移動站→新建工程→求轉換參數→輸入點放樣數據→放樣
RTK點放樣步驟詳解：
選擇外掛電臺模式進行點放樣
1、架設基準站
架設步驟：
1）架好三腳架，放電臺天線的三腳架最好放到高一些的位置，兩個三腳架之間保持至少三米的距離；
2）用測高片固定好基準站接收機（如果架在已知點上，需要用基座并做嚴格的對中整平）， 打開基準站接收機；
3）安裝好電臺發射天線，把電臺掛在三腳架上，將蓄電池放在電臺的下方；
4）連接主機五芯數據傳輸線，大電臺數據傳輸線，夾上電瓶。
將基準站架設在視野比較開闊、周圍環境比較空曠、地勢比較高的地方，避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹蔭下以及水邊，這些都對RTK信號的接收以及無線電信號的發射產生不同程度的影響。
2、啟動基準站
第一次啟動基準站時，需要對啟動參數進行設置，設置步驟如下：
1）手簿藍牙連接基準站：配置→儀器連接→掃描→選擇基準站機號→連接。
2）設置基準站模式：配置→儀器設置→基準站設置→修改“差分格式”為RTCM32→“基站啟動坐標”里選擇為“自動單點啟動”并在“外部獲取”里選擇“獲取定位”→“數據鏈”設置為“外置電臺”，電臺通道在外掛大電臺上設置→設置完成后點擊“啟動”。
3、架設移動站
確認基準站發射成功后，我們將移動站的主機安裝到對中桿上，安裝UHF接收天線，安裝托架，夾上手簿。
移動站開機，手簿開機，手簿藍牙連接移動站，然后點擊配置→儀器設置→移動站設置，點擊移動站設置則默認將主機工作模式切換為移動站，數據鏈設置為“內置電臺”，點擊“數據鏈設置”，選擇對應電臺通道及對應協議，電臺路由：關閉；截止角：10-15，根據測量環境選擇；使用傾斜補償：一般不選，根據測量需要選擇是否開啟；記錄原始數據：關閉，返回主菜單，達到固定解。
工程→新建工程→輸入工程名稱→確定→點擊“目標橢球”，選擇相對應的坐標系統→點擊“設置投影參數”，修改對應地區的“中央子午線”值→確定。
求轉換參數至少有兩個已知控制點，我們先通過“點測量”，測出兩個控制點的大地坐標，然后再進行求轉換參數。
操作步驟如下：
1）測量→點測量→將碳釬桿放置在控制點上，氣泡居中，在固定解狀態下按鍵盤鍵→彈出窗口，修改點名和天線高（天線高選中為“桿高”）→確定→重復上述步驟將另一個控制點也采集下來。
2）輸入→求轉換參數→添加→“平面坐標”輸入其中一個正確的已知控制點坐標→“大地坐標”輸入對應的大地坐標→以同樣方法添加另一個已知控制點——計算（彈出對話框，檢查比例尺是否正確，四參數的比列尺越接近1越好）→應用→通過“點測量”找一個已知控制點進行復核，查看采集坐標是否正確。
1）將放樣點數據按照“點名，x，y，h”的順序?qū)雃xcel表格
2）將excel表格另存為.*csv格式；
3）將.*csv格式的點文件后綴名改成.*TXT：保存后，在桌面上找到這csv文件，選中右擊，以打開方式選擇記事本，打開記事本后，把輸入光標放到最后一行的下一行，再點另存為“***點數據”，格式為*.txt。
4）將TXT放樣數據文件通過QQ\微信\數據線等方式導入手簿，這里，我們選擇數據線方式把點數據復制到手簿中。
7、放樣操作
測量→點放樣，進入放樣界面，點擊“目標”進入放樣點庫，點擊”導入“，選擇格式.*txt-pn，x，y，h，然后找到拉進手簿的文件，選中打開即可。
在放樣點庫列表中，直接選取要放樣的點，彈出菜單，選擇“點放樣”，即可進入放樣界面。
在點放樣界面，利用羅盤導航放樣模式，直觀的找到放樣點，當前RTK位置與目標點連線的方位角和藍色箭頭重合時，圖中綠色小箭頭上面顯示就是0度，相當于找到放樣目標點的最短距離。羅盤模式需要返回地圖放樣界面，點擊即可。
除了跟著羅盤導航放樣，我們還可以通過觀察DX、DY的數值來移動RTK的位置，當DX、DY為“0”時，該RTK的位置即為放樣點的位置。
以上就是關于RTK點放樣步驟詳解，大家都了解清楚了嗎？
來源：科力達儀器
