RTK網絡模式全流程，六大步快速完成，值得收藏
發布時間：2021-10-23 09:53:52
網絡模式作為RTK比較常用的工作模式之一，其在測量作業中應用得非常廣泛。作為初入行的測量人可能不是很清楚，小編收集整理了相關流程，從架設基準站開始，到設置移動站，再到最后的測量，等等流程都涵蓋了，一共分為六大步，非常詳細了。詳情請看下文。

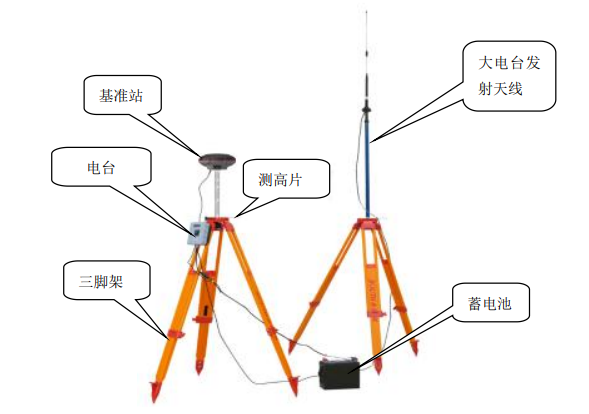

1、架設基準站
插入SIM卡，裝入電池，開機。
手簿打開工程之星，通過“藍牙管理器”，連接主機。
利用“主機設置”，將主機設置為 “基站”，主機數據鏈設置為“網絡”。
設置網絡模式。“主機設置”，“網絡設置”，“增加”，“名稱”自定義， “方式”選EAGLE，“連接”選GPRS/CDMA，“APN”填cmnet，輸入IP地址和對應的端口，設置用戶名與密碼，接入點一般設為基準站主機機身號，方便識別，也可防止重復，設置完成后點擊“確定”，“連接”，待GPGGA數據上發成功即可。
在“基準站設置”中選擇合適的數據格式（如RTCM32），獲取基站坐標后點擊“啟動基站”,當數據燈一秒一閃時，表明基準站啟動成功。
2、設置移動站

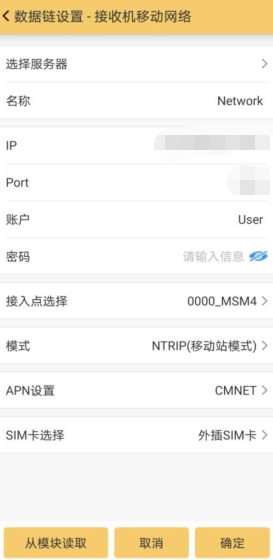

采用與基準站類似的方式，將主機設置為“移動站”，主機數據鏈為“網絡”，根據基準站設置，“方式”選擇“NTRIP-UDS”，輸入對應的CORS賬號的IP地址、端口、用戶名、密碼及接入點，點擊“確定”， “連接”，待GPGGA數據上發成功即可。
當移動站數據燈一秒一閃且達到固定解時，表明移動站正常工作。
3、參數設置
新建工程：固定解狀態后，點擊“工程”，“新建工程”，輸入工程名。
天線高設置：點擊“配置”，“工程設置”，輸入正確的天線高。

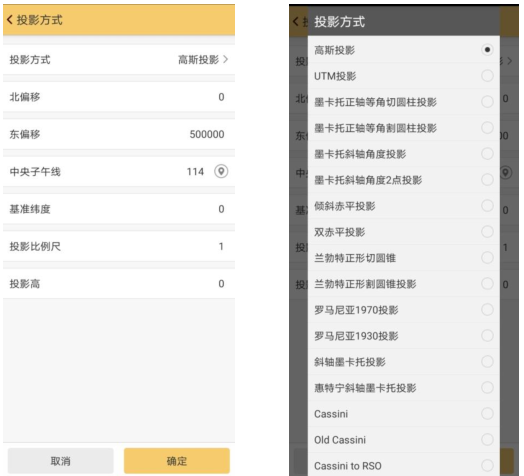

坐標系統設置：點擊“配置”，“坐標系統設置”，“增加”，輸入?yún)?shù)系統名（隨意設置），橢球名稱按需要選擇，輸入當?shù)貙嶋H中央子午線，其他參數使用默認即可。
4、求轉換參數
點擊“測量”，“點測量”，依次采集兩個已知點A1、A2的坐標信息。
點擊“輸入”，“求轉換參數”，“增加”，輸入A1點已知平面坐標，“確定”，“從坐標管理庫選點”，選中剛測量的A1點，然后按同樣的方法完成A2點的錄入，點擊 “保存”，輸入自定義文件名，查看水平和高程精度無誤后點擊“應用”，即可將參數值賦給當前工程。
轉換完成后采集第三個已知點A3的信息進行驗證。
5、單點校正
基準站每次重新啟動，移動站都要進行單點校正。
點擊“輸入”，“校正向?qū)?rdquo;，“基準站架設在未知點”，將移動站架設在已知控制點上，對應輸入移動站已知平面坐標以及桿高，氣泡居中后點擊“校正”，“確定”，即完成校正工作，校正完成以后，應在另一個已知控制點上進行檢核。
6、測量
完成上述步驟以后即可進行點測量及放樣等工作。
以上就是關于RTK網絡模式全流程的詳細解答，大家都清楚了嗎？
1、架設基準站
插入SIM卡，裝入電池，開機。
手簿打開工程之星，通過“藍牙管理器”，連接主機。
利用“主機設置”，將主機設置為 “基站”，主機數據鏈設置為“網絡”。
設置網絡模式。“主機設置”，“網絡設置”，“增加”，“名稱”自定義， “方式”選EAGLE，“連接”選GPRS/CDMA，“APN”填cmnet，輸入IP地址和對應的端口，設置用戶名與密碼，接入點一般設為基準站主機機身號，方便識別，也可防止重復，設置完成后點擊“確定”，“連接”，待GPGGA數據上發成功即可。
在“基準站設置”中選擇合適的數據格式（如RTCM32），獲取基站坐標后點擊“啟動基站”,當數據燈一秒一閃時，表明基準站啟動成功。
采用與基準站類似的方式，將主機設置為“移動站”，主機數據鏈為“網絡”，根據基準站設置，“方式”選擇“NTRIP-UDS”，輸入對應的CORS賬號的IP地址、端口、用戶名、密碼及接入點，點擊“確定”， “連接”，待GPGGA數據上發成功即可。
當移動站數據燈一秒一閃且達到固定解時，表明移動站正常工作。
新建工程：固定解狀態后，點擊“工程”，“新建工程”，輸入工程名。
天線高設置：點擊“配置”，“工程設置”，輸入正確的天線高。
坐標系統設置：點擊“配置”，“坐標系統設置”，“增加”，輸入?yún)?shù)系統名（隨意設置），橢球名稱按需要選擇，輸入當?shù)貙嶋H中央子午線，其他參數使用默認即可。
點擊“測量”，“點測量”，依次采集兩個已知點A1、A2的坐標信息。
點擊“輸入”，“求轉換參數”，“增加”，輸入A1點已知平面坐標，“確定”，“從坐標管理庫選點”，選中剛測量的A1點，然后按同樣的方法完成A2點的錄入，點擊 “保存”，輸入自定義文件名，查看水平和高程精度無誤后點擊“應用”，即可將參數值賦給當前工程。
轉換完成后采集第三個已知點A3的信息進行驗證。
5、單點校正
基準站每次重新啟動，移動站都要進行單點校正。
點擊“輸入”，“校正向?qū)?rdquo;，“基準站架設在未知點”，將移動站架設在已知控制點上，對應輸入移動站已知平面坐標以及桿高，氣泡居中后點擊“校正”，“確定”，即完成校正工作，校正完成以后，應在另一個已知控制點上進行檢核。
6、測量
完成上述步驟以后即可進行點測量及放樣等工作。
以上就是關于RTK網絡模式全流程的詳細解答，大家都清楚了嗎？
