【圖文教程】科力達RTK連接CORS進行點放樣流程，分為5大步，超詳細值得收藏
發布時間：2021-10-30 10:45:04
作為測量人，我們都知道，在CORS覆蓋范圍內，使用RTK連接CORS來進行測量作業，是非常方便的，不需要架設基站，僅需要一臺主機、一個手簿、一個對中桿、一個CORS賬號就可以進行測量作業了。為了方便大家，CORS賬號網小編收集整理了RTK連接CORS進行點放樣的全部流程，只需要5大步，就可以完成點放樣操作，非常簡單，話不多說，我們一起來看看吧。
這里以科力達RTK為例，使用秒固定版工程之星測量軟件，秒固定功能可以直接連接CORS，無需繁瑣的數據cors賬號、密碼以及ip的操作。
第一步：RTK連接cors

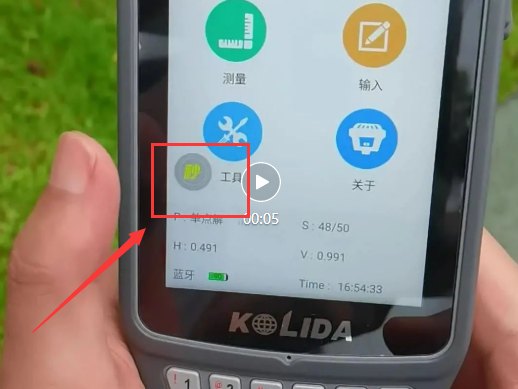

將移動站的主機安裝到對中桿上，安裝托架，夾上手簿。移動站、手簿開機，手簿藍牙連接移動站，然后點擊“秒”懸浮圖標，直連高精度位置服務，登錄成功后，返回主菜單，達到固定解。
第二步：新建工程

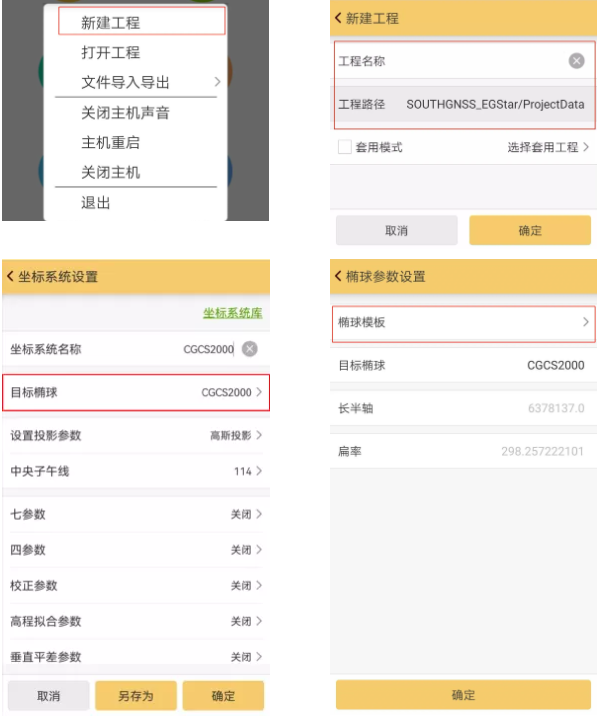

工程→新建工程→輸入工程名稱→確定→點擊“目標橢球”，選擇相對應的坐標系統→點擊“設置投影參數”，修改對應地區的“中央子午線”值→確定。
第三步：求轉換參數
求轉換參數至少有兩個已知控制點，我們先通過“點測量”，測出兩個控制點的大地坐標，然后再進行求轉換參數。

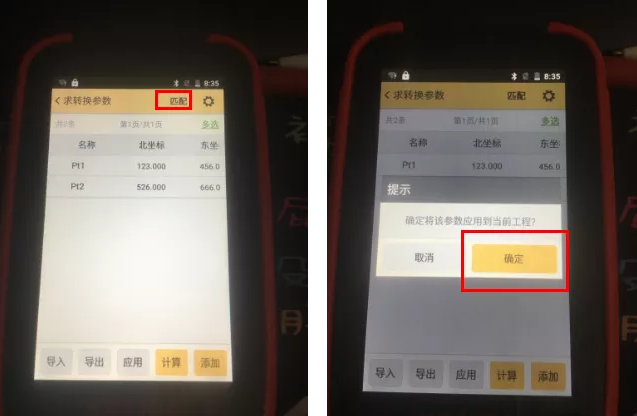

操作步驟如下：1）測量→點測量→將碳釬桿放置在控制點上，氣泡居中，在固定解狀態下按鍵盤鍵→彈出窗口，修改點名和天線高（天線高選中為“桿高”）→確定→重復上述步驟將另一個控制點也采集下來。2）輸入→求轉換參數→添加→“平面坐標”輸入其中一個正確的已知控制點坐標→“大地坐標”輸入對應的大地坐標→以同樣方法添加另一個已知控制點——計算（彈出對話框，檢查比例尺是否正確，四參數的比列尺越接近1越好）→應用→通過“點測量”找一個已知控制點進行復核，查看采集坐標是否正確。
第四步：導入點數據。

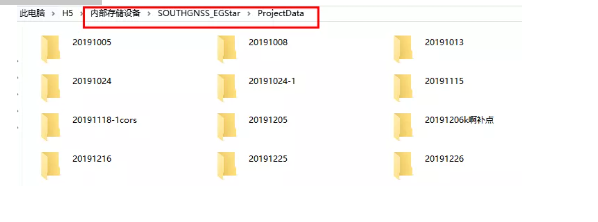

1）將放樣點數據按照“點名，x，y，h”的順序?qū)雃xcel表格；2）將excel表格另存為.*csv格式，然后把.*csv格式的點文件用記事本方式打開，把輸入光標放到最后一行的下一行，再另存為*.txt格式；3）將TXT放樣數據文件通過QQ\微信\數據線等方式導入手簿，這里，我們選擇數據線方式把點數據復制到手簿中。
第五步：點放樣操作

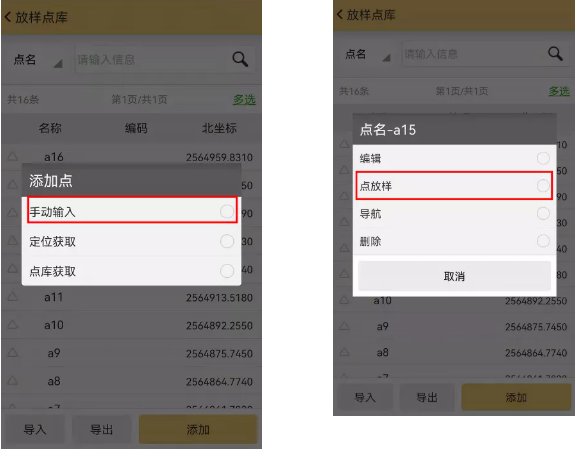

測量→點放樣，進入放樣界面，點擊“目標”進入放樣點庫，點擊”導入“，選擇格式.*txt-pn，x，y，h，然后找到拉進手簿的文件，選中打開即可。

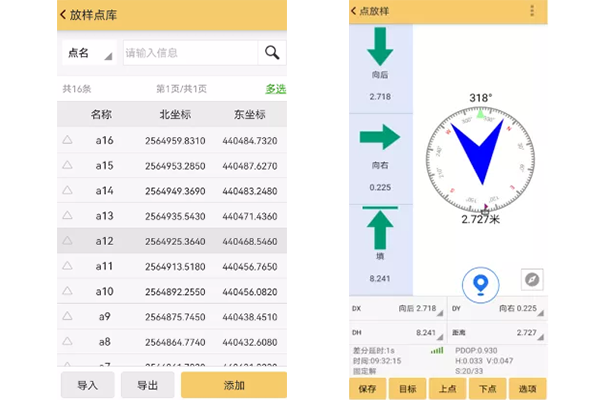

在點放樣界面，點擊啟動羅盤導航放樣模式，可直觀的找到放樣點，當前RTK位置與目標點連線的方位角和藍色箭頭重合時，圖中綠色小箭頭上面顯示就是0度，相當于找到放樣目標點的最短距離。
除了跟著羅盤導航放樣，我們還可以通過觀察DX、DY的數值來移動RTK的位置，當DX、DY為“0”時，該RTK的位置即為放樣點的位置。
以上就是關于科力達RTK連接CORS進行點放樣流程，一共分為五大步驟，大家都了解清楚了吧。
這里以科力達RTK為例，使用秒固定版工程之星測量軟件，秒固定功能可以直接連接CORS，無需繁瑣的數據cors賬號、密碼以及ip的操作。
第一步：RTK連接cors
將移動站的主機安裝到對中桿上，安裝托架，夾上手簿。移動站、手簿開機，手簿藍牙連接移動站，然后點擊“秒”懸浮圖標，直連高精度位置服務，登錄成功后，返回主菜單，達到固定解。
工程→新建工程→輸入工程名稱→確定→點擊“目標橢球”，選擇相對應的坐標系統→點擊“設置投影參數”，修改對應地區的“中央子午線”值→確定。
求轉換參數至少有兩個已知控制點，我們先通過“點測量”，測出兩個控制點的大地坐標，然后再進行求轉換參數。
操作步驟如下：1）測量→點測量→將碳釬桿放置在控制點上，氣泡居中，在固定解狀態下按鍵盤鍵→彈出窗口，修改點名和天線高（天線高選中為“桿高”）→確定→重復上述步驟將另一個控制點也采集下來。2）輸入→求轉換參數→添加→“平面坐標”輸入其中一個正確的已知控制點坐標→“大地坐標”輸入對應的大地坐標→以同樣方法添加另一個已知控制點——計算（彈出對話框，檢查比例尺是否正確，四參數的比列尺越接近1越好）→應用→通過“點測量”找一個已知控制點進行復核，查看采集坐標是否正確。
1）將放樣點數據按照“點名，x，y，h”的順序?qū)雃xcel表格；2）將excel表格另存為.*csv格式，然后把.*csv格式的點文件用記事本方式打開，把輸入光標放到最后一行的下一行，再另存為*.txt格式；3）將TXT放樣數據文件通過QQ\微信\數據線等方式導入手簿，這里，我們選擇數據線方式把點數據復制到手簿中。
測量→點放樣，進入放樣界面，點擊“目標”進入放樣點庫，點擊”導入“，選擇格式.*txt-pn，x，y，h，然后找到拉進手簿的文件，選中打開即可。
除了跟著羅盤導航放樣，我們還可以通過觀察DX、DY的數值來移動RTK的位置，當DX、DY為“0”時，該RTK的位置即為放樣點的位置。
