一篇文看懂RTK曲線放樣操作教程，測繪人不學不快
發布時間：2022-01-11 10:52:55
在道路工程項目中，離不開RTK這種測量儀器，一般道路放樣都會用到它，而曲線放樣作為道路放樣的簡單版，在線路初堪、臨時設計、臨時放樣采集坐標等作業過程更加的簡單和方便，所以作為一個道路工程測繪人，一定要掌握好RTK曲線放樣操作!本篇文章就為你介紹一下RTK曲線放樣操作教程，測繪人不學不快。
前提
RTK儀器已經達到固定解，這里以南方RTK為例，指路南方RTK CORS模式固定解教程
開始曲線放樣操作
打開手簿，進入工程之星5.0 主菜單，點擊“測量→曲線放樣”，進入曲線放樣界面。
點擊“設計”，設計曲線相關要素。

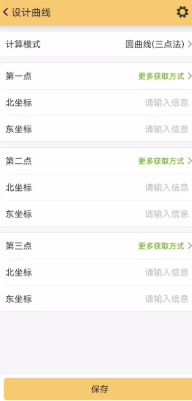

在這里，我們以圓曲線(三點法)為例，選擇“圓曲線(三點法)”。

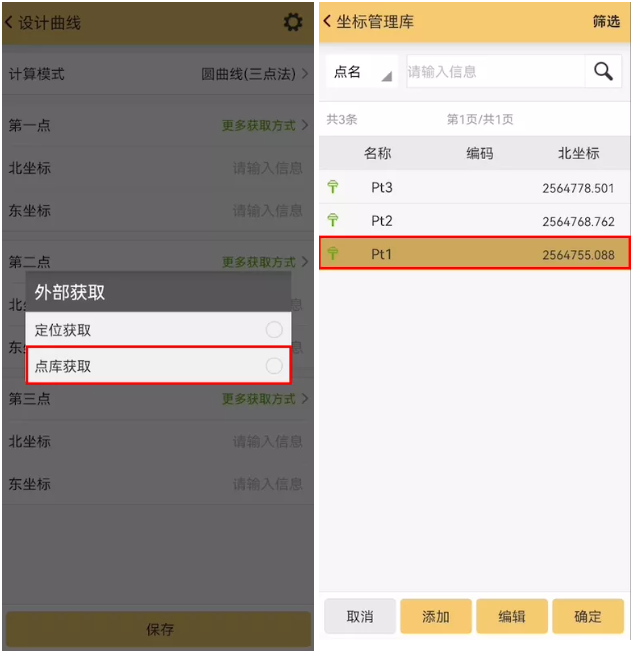

在圓曲線(三點法)界面，輸入第一點，點擊“更多獲取方式”，有定位獲取、點庫獲取等兩種方式，也可以手動輸入北、東坐標，我們選擇“點庫獲取”，進入坐標管理庫，選擇已知點pt1(起點QD)，點擊確定。后續以相同的方式輸入第二、三點。

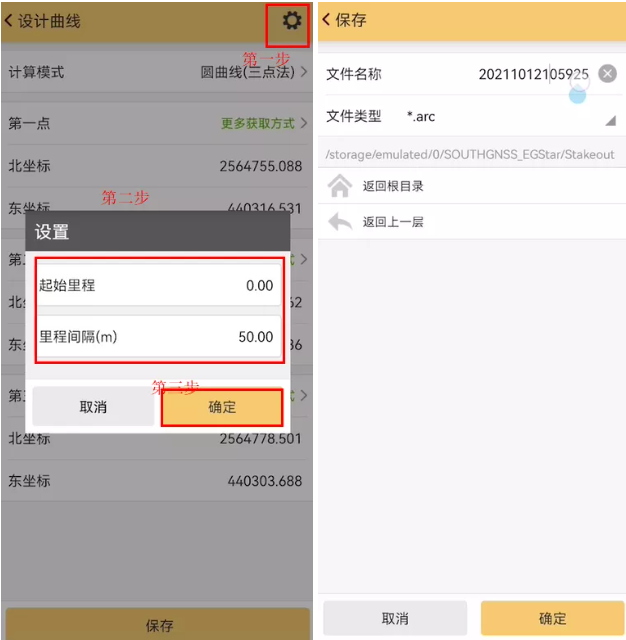

點擊右上角齒輪設置按鈕，對該曲線進行“起點里程”及“里程間隔”設置，輸入完畢后點擊“確定”，然后點擊“保存”完成對該曲線的保存。

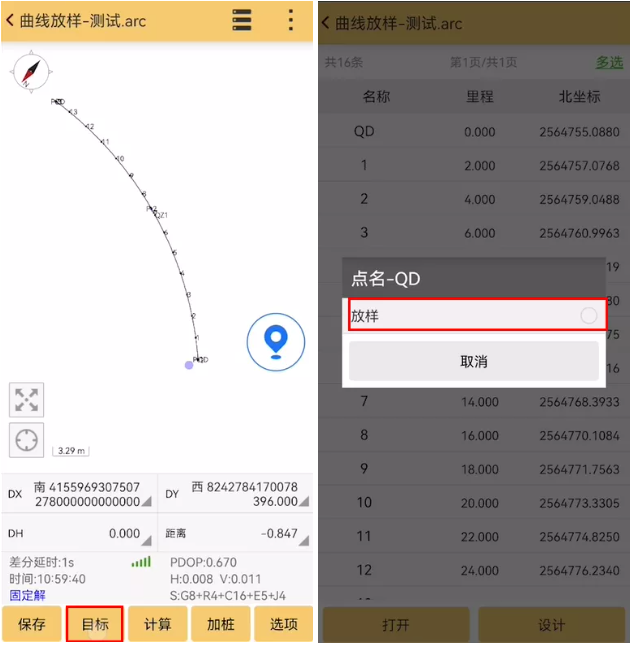

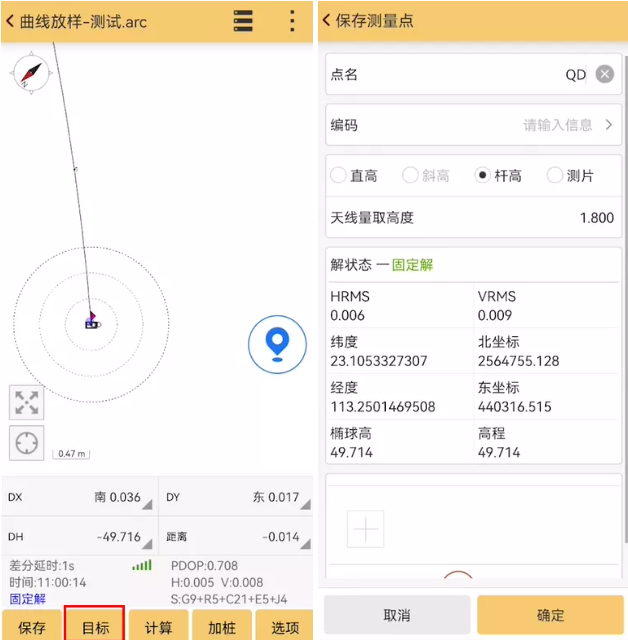

點擊“目標”，選擇放樣目標點pt1，即可對曲線起點(pt1)進行放樣，完成該點放樣后，可通過點擊“目標”或者手簿左右方向鍵進行新放樣點的切換，繼續進行放樣作業。

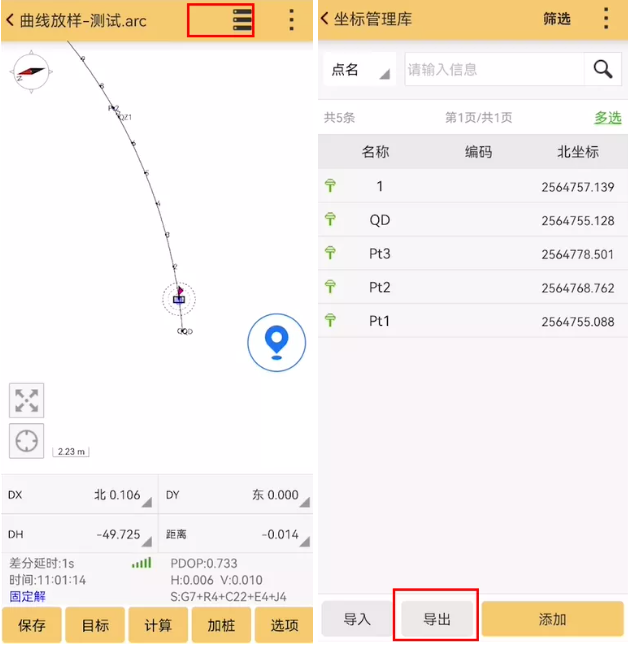

放樣成果，可通過點擊右上角的“三橫”圖標，進入坐標管理庫，進行數據導出。
以上就是RTK曲線放樣的操作教程的全部內容了，大家都清楚了嗎?如果還有不清楚的地方，可以聯系客服咨詢。
