UFO RTK點放樣步驟圖解，測量新手必備，值得收藏
發布時間：2022-01-21 10:27:43
點放樣，可能是作為測量人需要掌握的基本技能了。市面上比較常用的品牌RTK有很多，比如華測、中海達、南方以及UFO等等，本篇文章，小編就以UFO RTK為例，來詳細介紹點放樣步驟，以下是UFO RTK點放樣步驟圖解教程，請大家參考。
UFO RTK點放樣步驟圖解：
注意，下方的步驟，需要滿足UFO RTK設置好達到固定解的前提下操作。
具體操作教程可參考：UFO RTK連接CORS賬號步驟，一共分為2大步，值得收藏
同樣也需要新建工程，然后再進行點放樣操作。
具體操作教程可參考：ufopad測量?jī)x如何新建工程？UFO RTK新建工程教程
下面開始點放樣：
打開手簿，點擊測量-點放樣，選擇需要的放樣點。

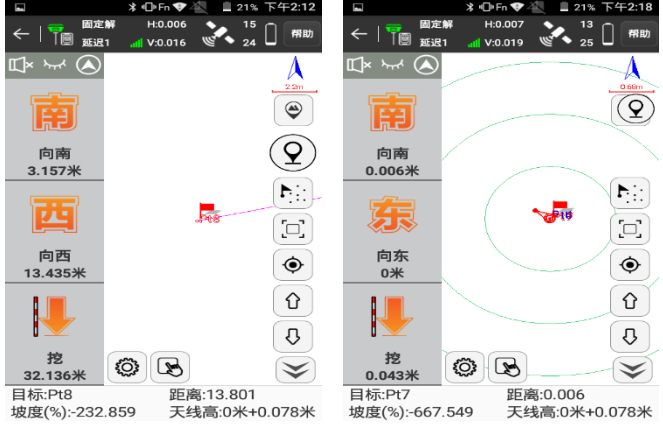

（1）選中坐標點庫中的放樣坐標點，點擊[確定]進入放樣界面。紅旗為放樣目標點，圓圈為當前點，箭頭為方向指標，表示當前移動設備的方向。當箭頭方向和當前點與目標點連線重合時，沿該方向前進，可以到達目標點。
備注：如果坐標點庫沒有需要放樣的點，可以點擊增加，輸入點名、北坐標、東坐標、高程或者導入坐標文件。
(2)根據下?tīng)顟B(tài)欄提示從當前點移動至放樣點的坐標處，同時會根據高程的差距提示進行挖土或者填土的高度。

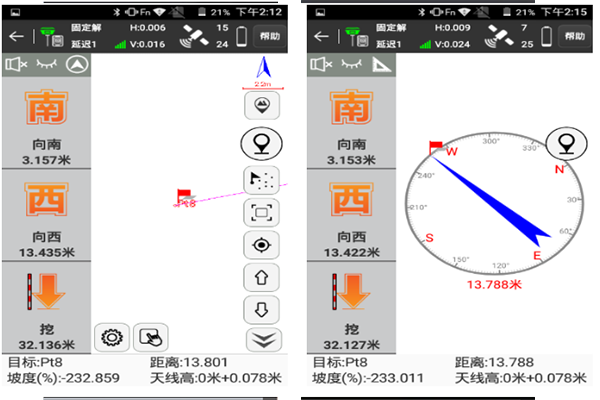

(3)放樣時根據方向和距離提示，去尋找點位，距離越小，說明離放樣點位越近，當當前點在提示范圍內時，當距離接近于0時，當前移動桿所在的位置為放樣點位。就會出現如圖所示的環形提示圈進入精準放樣。（如果想要放樣語音提示，可點擊設置，提示范圍選擇1米，放樣限差1米，語音播報一放樣限差打開，音量調到最大。）
(4)坐標點庫中相鄰放樣點可以通過上下鍵進行自動切換。
(5)到達該放樣點位置后結束點放樣，進行打樁。
其他操作說明：
點擊最近點圖標，自動選擇所在位置的最近點并放樣。點擊上一點或下一點圖標，自動選擇坐標點庫里上一點或下一點并放樣。
如果想添加放樣點，點擊添加放樣點圖標，依次添加坐標數據，再點擊放樣即可。
以上就是關于UFO RTK點放樣步驟圖解的全部?jī)?nèi)容了，大家都清楚了嗎？希望本篇文章可以幫助新手快速學會點放樣。
UFO RTK點放樣步驟圖解：
注意，下方的步驟，需要滿足UFO RTK設置好達到固定解的前提下操作。
具體操作教程可參考：UFO RTK連接CORS賬號步驟，一共分為2大步，值得收藏
同樣也需要新建工程，然后再進行點放樣操作。
具體操作教程可參考：ufopad測量?jī)x如何新建工程？UFO RTK新建工程教程
下面開始點放樣：
打開手簿，點擊測量-點放樣，選擇需要的放樣點。
備注：如果坐標點庫沒有需要放樣的點，可以點擊增加，輸入點名、北坐標、東坐標、高程或者導入坐標文件。
(3)放樣時根據方向和距離提示，去尋找點位，距離越小，說明離放樣點位越近，當當前點在提示范圍內時，當距離接近于0時，當前移動桿所在的位置為放樣點位。就會出現如圖所示的環形提示圈進入精準放樣。（如果想要放樣語音提示，可點擊設置，提示范圍選擇1米，放樣限差1米，語音播報一放樣限差打開，音量調到最大。）
(5)到達該放樣點位置后結束點放樣，進行打樁。
其他操作說明：
點擊最近點圖標，自動選擇所在位置的最近點并放樣。點擊上一點或下一點圖標，自動選擇坐標點庫里上一點或下一點并放樣。
如果想添加放樣點，點擊添加放樣點圖標，依次添加坐標數據，再點擊放樣即可。
以上就是關于UFO RTK點放樣步驟圖解的全部?jī)?nèi)容了，大家都清楚了嗎？希望本篇文章可以幫助新手快速學會點放樣。
