科力達RTK慣導測量操作教程，3分鐘輕松get
發布時間：2022-03-11 11:03:52
雖然說現在RTK的慣導技術已經非常成熟了，但是對于初入行的測量人，想要玩轉慣導測量還是需要熟悉一下。CORS賬號網小編收集整理了科力達RTK慣導測量操作教程，助力新手測量人3分鐘輕松get慣導測量!
注意：主機需帶慣導模塊，比如科力達K1Pro慣導RTK測量系統
一、慣導使用前期工作
步驟1：設置桿高

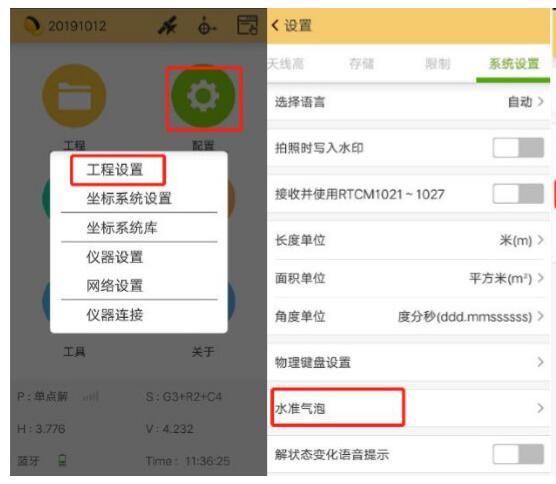

點擊“配置”→“工程設置”→“輸入正確的桿高”→確定注意：慣導測量前，桿高和實際設置桿高需保持一致，否則會導致坐標補償異常，坐標出錯。

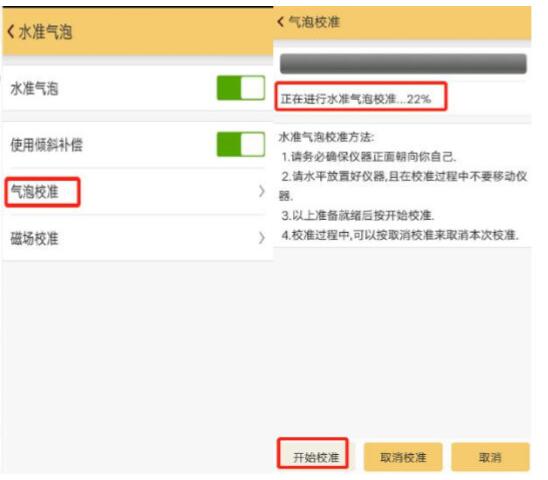

步驟2：氣泡校準點擊“配置”→“工程設置”→“系統設置”→“水準氣泡”→“氣泡校準”→ “開始校準”→校準成功后返回主界面 (建議使用對中桿借助輔佐工具進行氣泡校準，有效避免因?qū)χ袟U變形引起測量誤差)
注意：為保證慣導精度，測量作業前若更換過對中桿或者更換過工作區域(跨省，重力加速度會改變)，建議重新對氣泡進行校準，避免因?qū)χ袟U彎曲變形或者溫度、氣壓、重力變化等影響測量精度。一般情況下不需頻繁校準。
小貼士：
氣泡校準過程中要保證主機水平居中且靜止?fàn)顟B(tài)，如果出現進度提示 110%，說明校正失敗，此時應使用輔助工具對主機進行固定。
PS：慣導模塊對角度敏感度極高，稍微偏移會導致校準失敗，所以在氣泡校準時強烈建議使用輔助工具對其進行固定后，方才校準。
二、進行測量作業

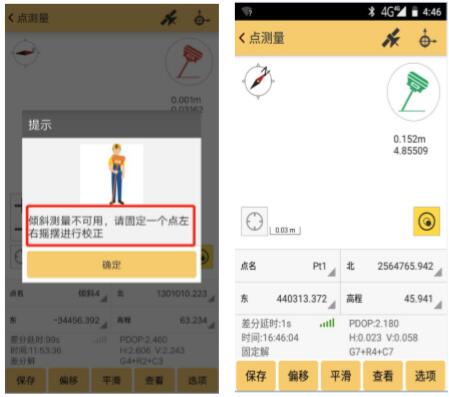

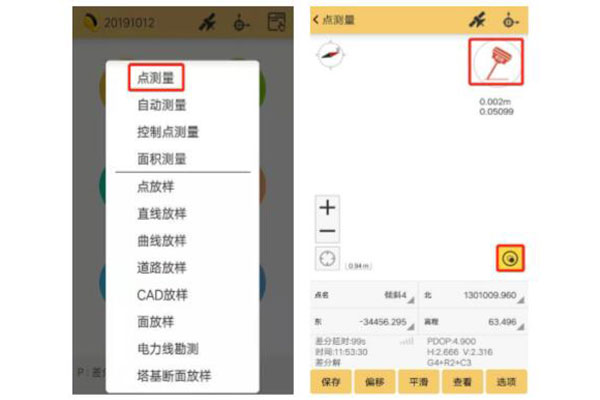

主機固定解情況下，點擊“測量”→“點測量”→點擊圖中“氣泡形狀的圖標” →根據提示“左右搖擺主機”→主機提示“傾斜測量可用”或者右上角“RTK 標志由紅變綠”，此時慣導使用，可進行傾斜測量作業!
注意：
若根據提示左右搖擺主機仍未播報“傾斜測量可用”時，則讓主機居中狀態下靜置 5 秒鐘，再搖晃主機，提示“傾斜測量可用“后即可進行測量工作。
三、傾斜測量操作：
(1)陀螺儀校準：工程之星“點測量”頁面啟用傾斜測量后，前后搖晃進行校準。語音提示傾斜測量可用后校準完成。
(2)校準完成后可使用傾斜測量功能，無需對中即可測量。
注意：校準后陀螺儀的精度隨著靜止時間的增長而降低，盡量保證儀器為移動狀態，靜止時間不超過30秒;陀螺儀根據固定解精度計算航向角，固定解精度差時建議不啟用該功能。
以上就是關于科力達RTK慣導測量操作教程的全部?jī)?nèi)容了，看完這篇文章的你，對于慣導測量已經了解了嗎？趕緊使用科力達RTK去實操一下吧。
文章內容來源參考：科力達儀器
注意：主機需帶慣導模塊，比如科力達K1Pro慣導RTK測量系統
一、慣導使用前期工作
步驟1：設置桿高
點擊“配置”→“工程設置”→“輸入正確的桿高”→確定注意：慣導測量前，桿高和實際設置桿高需保持一致，否則會導致坐標補償異常，坐標出錯。
步驟2：氣泡校準點擊“配置”→“工程設置”→“系統設置”→“水準氣泡”→“氣泡校準”→ “開始校準”→校準成功后返回主界面 (建議使用對中桿借助輔佐工具進行氣泡校準，有效避免因?qū)χ袟U變形引起測量誤差)
注意：為保證慣導精度，測量作業前若更換過對中桿或者更換過工作區域(跨省，重力加速度會改變)，建議重新對氣泡進行校準，避免因?qū)χ袟U彎曲變形或者溫度、氣壓、重力變化等影響測量精度。一般情況下不需頻繁校準。
小貼士：
氣泡校準過程中要保證主機水平居中且靜止?fàn)顟B(tài)，如果出現進度提示 110%，說明校正失敗，此時應使用輔助工具對主機進行固定。
PS：慣導模塊對角度敏感度極高，稍微偏移會導致校準失敗，所以在氣泡校準時強烈建議使用輔助工具對其進行固定后，方才校準。
二、進行測量作業
主機固定解情況下，點擊“測量”→“點測量”→點擊圖中“氣泡形狀的圖標” →根據提示“左右搖擺主機”→主機提示“傾斜測量可用”或者右上角“RTK 標志由紅變綠”，此時慣導使用，可進行傾斜測量作業!
注意：
若根據提示左右搖擺主機仍未播報“傾斜測量可用”時，則讓主機居中狀態下靜置 5 秒鐘，再搖晃主機，提示“傾斜測量可用“后即可進行測量工作。
三、傾斜測量操作：
(1)陀螺儀校準：工程之星“點測量”頁面啟用傾斜測量后，前后搖晃進行校準。語音提示傾斜測量可用后校準完成。
(2)校準完成后可使用傾斜測量功能，無需對中即可測量。
注意：校準后陀螺儀的精度隨著靜止時間的增長而降低，盡量保證儀器為移動狀態，靜止時間不超過30秒;陀螺儀根據固定解精度計算航向角，固定解精度差時建議不啟用該功能。
以上就是關于科力達RTK慣導測量操作教程的全部?jī)?nèi)容了，看完這篇文章的你，對于慣導測量已經了解了嗎？趕緊使用科力達RTK去實操一下吧。
文章內容來源參考：科力達儀器
