CAD放樣怎么做？1分鐘掌握用UFO Pad快速完成CAD放樣
發布時間：2022-03-26 10:16:40
CAD放樣怎么做？現在很多工程會涉及到使用CAD進行放樣，而作為專業的測量軟件，UFO Pad支持CAD地圖導入，也支持使用CAD放樣，具體操作CORS賬號網小編已經收集整理好了，下面我們就一起來學習一下吧，只需要1分鐘，就可以快速掌握用UFO Pad進行CAD放樣哦。
CAD放樣事前準備：
1 、一份DWG或者DXF底圖；
2、UFOPad軟件
CAD放樣怎么做？
UFO Pad進行CAD放樣步驟流程：
一、CAD底圖導入
1 、將CAD圖拷貝至手簿的根目錄下的UFOpad_input文件夾下;
2 、打開UFOPad軟件，進入左下角CAD_數據_導入頁面，如圖所示，找到你保存的CAD圖，這里選擇dxf格式的;然后確定，頁面彈出“文件導入成功”后CAD圖便會顯示在手簿上，如圖所示;
二、使用CAD放樣

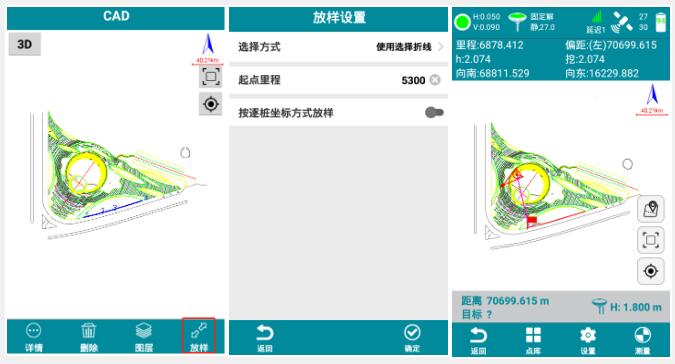

1 、按上述操作后，此時想放圖紙上的某個點或線，直接選中點擊放樣即可;

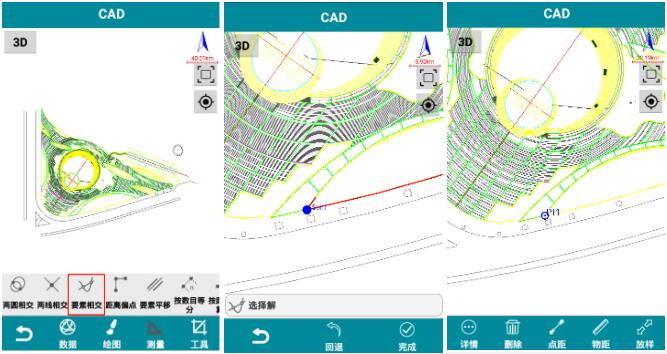

2、此外如果還想放線與線之間的交點，可以在測量_要素相交依次選擇兩條相交的線，然后選擇軟件計算交點的解保存;選擇該點即可放樣;
總體來說，使用UFOpad的CAD功能，無需提取坐標或輸入線路參數，實地放點線直接圖上操作，方便內業編輯，提高外業效率。
以上就是關于CAD放樣怎么做？的全部內容介紹了，大家都清楚了嗎？希望看完這篇文章的你可以熟練地進行CAD放樣。
CAD放樣事前準備：
1 、一份DWG或者DXF底圖；
2、UFOPad軟件
CAD放樣怎么做？
UFO Pad進行CAD放樣步驟流程：
一、CAD底圖導入
1 、將CAD圖拷貝至手簿的根目錄下的UFOpad_input文件夾下;
2 、打開UFOPad軟件，進入左下角CAD_數據_導入頁面，如圖所示，找到你保存的CAD圖，這里選擇dxf格式的;然后確定，頁面彈出“文件導入成功”后CAD圖便會顯示在手簿上，如圖所示;
二、使用CAD放樣
1 、按上述操作后，此時想放圖紙上的某個點或線，直接選中點擊放樣即可;
2、此外如果還想放線與線之間的交點，可以在測量_要素相交依次選擇兩條相交的線，然后選擇軟件計算交點的解保存;選擇該點即可放樣;
總體來說，使用UFOpad的CAD功能，無需提取坐標或輸入線路參數，實地放點線直接圖上操作，方便內業編輯，提高外業效率。
以上就是關于CAD放樣怎么做？的全部內容介紹了，大家都清楚了嗎？希望看完這篇文章的你可以熟練地進行CAD放樣。
