一種快速進行RTK面放樣方法，一定要看哦
發布時間：2022-04-14 10:10:34
RTK面放樣可以說是在工程測量中經常會用到的功能了，想要快速進行RTK面放樣，可以采用這種方法來實現——KolidaMap地形地籍成圖軟件+工程之星軟件，告別圖紙，作業效率提升30%。具體如何操作的呢?CORS賬號網收集整理了這種快速進行RTK面放樣方法，下面我們就一起來學習一下吧。
一、自動生成——三角網數據文件

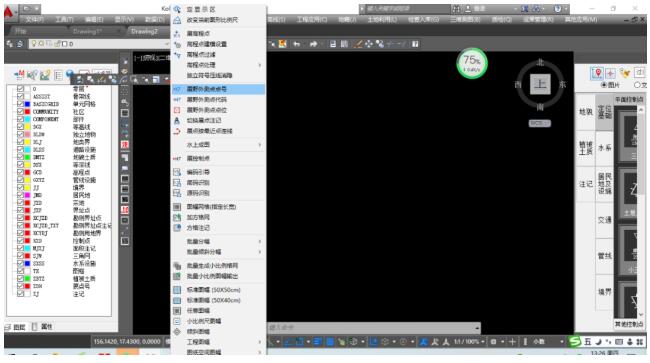

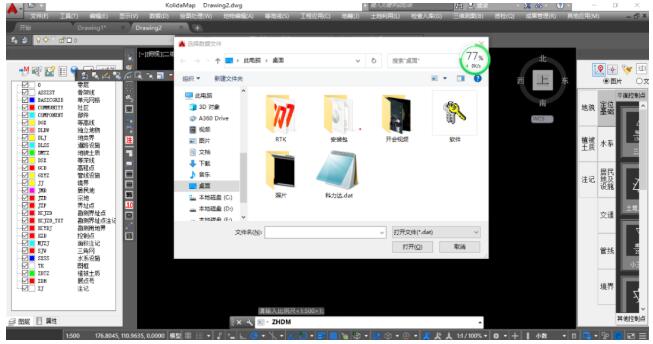

首先打開KolidaMap地形地籍成圖軟件，點擊“繪圖處理-展野外測點點號”，根據路徑選擇設計面點位數據，文中以科力達演示數據為例，打開數據，如下圖所示：

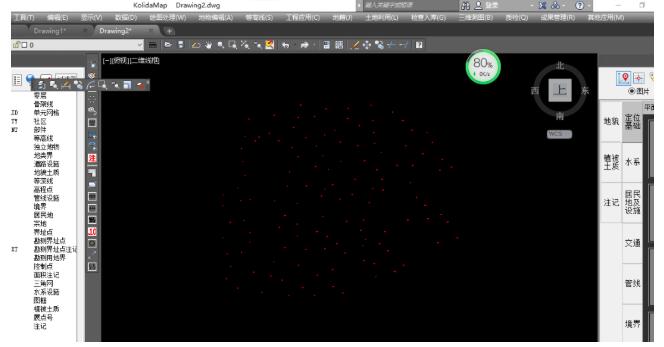

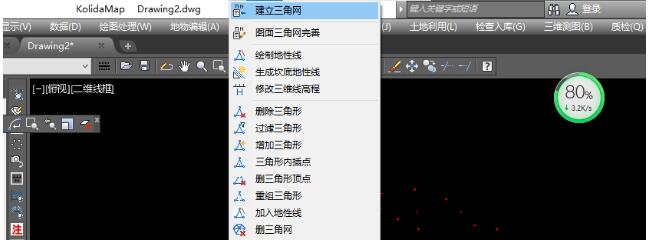

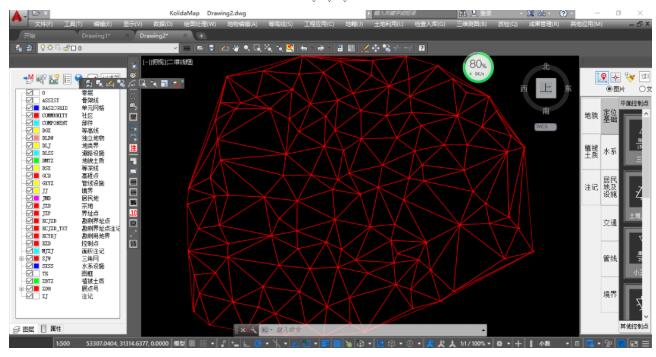

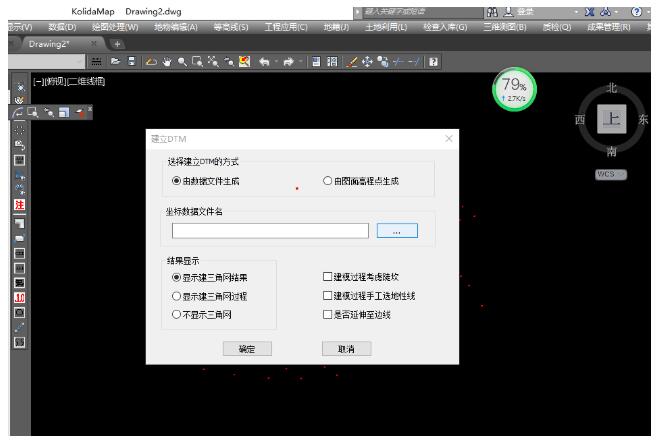

打開數據成功后，可見數據點位分布。點擊“等高線-建立三角網”，選擇“由數據文件生成”，點擊“....”找到設計數據，軟件自動生成三角網數據文件，如下圖所示：

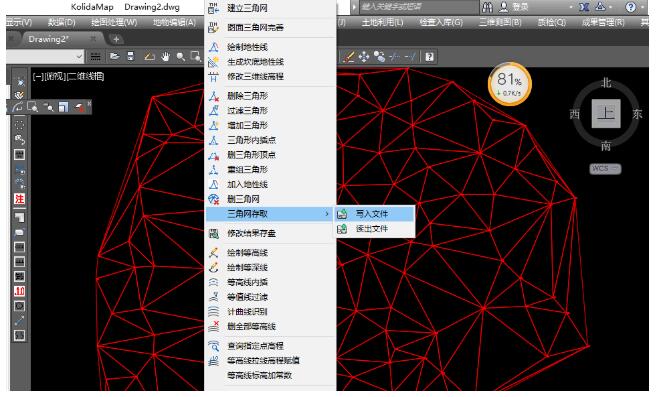

點擊“等高線-三角網存取-寫入文件”，生成三角網數據文件。
二、H5/H6手簿——拷貝數據文件
通過QQ/微信/數據線，把數據文件傳輸?shù)紿5/H6手簿中，然后按手簿上“APP”快捷鍵，快速進入工程之星5.0軟件。
三、工程之星——面放樣操作

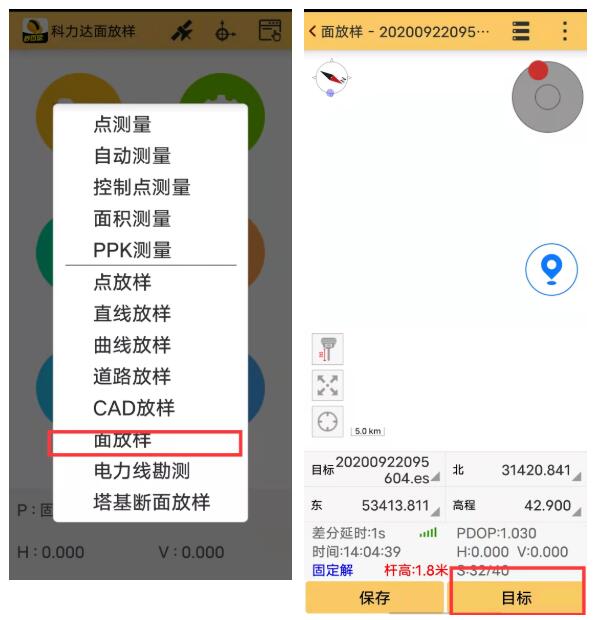

點擊“測量-面放樣-目標-打開”，文件類型選擇“.sjw”格式，選擇上面生成的三角網數據文件，點擊“保存”，根據測量需求擬定對應名稱，默認以時間方式命名，然后點擊“返回”，導入三角網文件成功。
在軟件界面中可以實時查看到儀器所在地的文件名稱、設計高、實地高、高差等相關信息。
以上就是關于一種快速進行RTK面放樣方法的全部內容介紹了，你學會了嗎?趕緊拿上RTK儀器實操一下吧。
文章內容來源參考：科力達儀器
