圓弧放樣方法有哪些？工程之星的3種圓弧放樣方法
發布時間：2022-05-07 09:42:36
圓弧放樣方法有哪些？一般來說學校的操場、花園的花壇、廣場的綠化等日常測量作業中需要進行圓弧放樣，在而在工程之星中有3種圓弧放樣方法，分別是一點法、兩點法、以及三點法。下面就跟CORS賬號網小編一起來看看。
圓弧放樣方法有哪些？
工程之星的3種圓弧放樣方法圖文詳解
1、進入圓弧放樣
打開工程之星的“測量”，曲線放樣。然后點擊“目標”，選擇“設計”。計算模式默認直線放樣，點擊計算模式就可以看到圓曲線的三種輸入方法，根據需要選擇。
2、選擇圓弧放樣方法
（1）第一種是一點法
首先一點法是需要輸入圓曲線起點坐標和方位角，以及線長和半徑，相對應用較少。

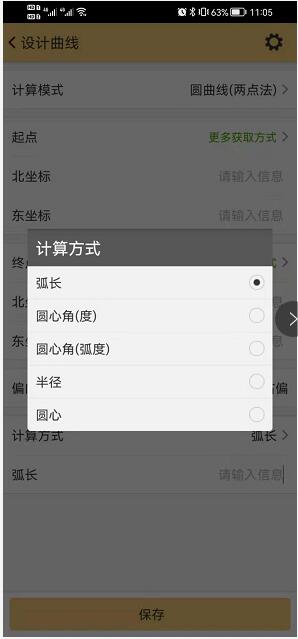

（2）第二種是兩點法
需要輸入圓弧的起點終點坐標，這些一般可在圖紙上得到，然后還可以選擇這里的計算方式，可以輸圓心坐標、半徑、弧長等。

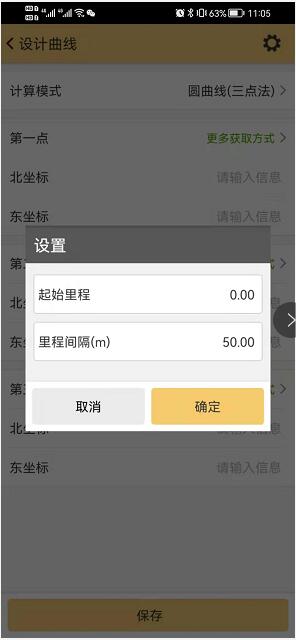

（3）第三種是三點法
選取圓弧上面的三個點的坐標即可確定圓弧的形狀，然后點擊右上角的設置圖標，輸入起點里程和間距即可。
以上就是關于圓弧放樣方法有哪些的全部介紹了，上面介紹了圓弧放樣的三種放樣，希望可以幫助到大家。
文章來源參考：廣州天宇光電
圓弧放樣方法有哪些？
工程之星的3種圓弧放樣方法圖文詳解
1、進入圓弧放樣
打開工程之星的“測量”，曲線放樣。然后點擊“目標”，選擇“設計”。計算模式默認直線放樣，點擊計算模式就可以看到圓曲線的三種輸入方法，根據需要選擇。
2、選擇圓弧放樣方法
（1）第一種是一點法
首先一點法是需要輸入圓曲線起點坐標和方位角，以及線長和半徑，相對應用較少。
（2）第二種是兩點法
需要輸入圓弧的起點終點坐標，這些一般可在圖紙上得到，然后還可以選擇這里的計算方式，可以輸圓心坐標、半徑、弧長等。
（3）第三種是三點法
選取圓弧上面的三個點的坐標即可確定圓弧的形狀，然后點擊右上角的設置圖標，輸入起點里程和間距即可。
以上就是關于圓弧放樣方法有哪些的全部介紹了，上面介紹了圓弧放樣的三種放樣，希望可以幫助到大家。
文章來源參考：廣州天宇光電
