華測視覺 RTK 快速操作指南，新人入門必備
發布時間：2022-06-07 10:08:33
華測視覺 RTK升級了華測5星21頻解算引擎，實現慣性導航與衛星定位融合解算，固定效果提升了15%。對于購買了此款RTK的測量人，對于其重要功能視覺放樣的操作需要掌握。本篇華測視覺 RTK 快速操作指南，就將為您詳細介紹。
一、華測視覺 RTK 快速操作指南目錄速覽
1、連接儀器
2、CORS工作模式設置
3、新建工程
4、點校正
5、視覺功能放樣
二、華測視覺 RTK 快速操作指南詳細步驟
1、連接儀器
視覺 RTK主機開機后，將手簿背面 NFC 區域貼近接收機 NFC 處，當聽到“滴”的一聲代表手簿已識別到主機，LandStar7 軟件會自動打開，連接主機并提示“已連接成功”。

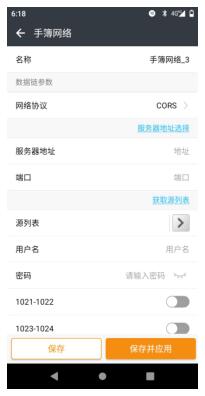

2、CORS工作模式設置
進入測地通LandStar7 軟件，然后點擊【移動站設置】，選擇【差分?jǐn)?shù)據鏈】，點擊【新建】，選擇【手簿網絡】；網絡協議：CORS；輸入 CORS 賬號的服務器地址和端口，點擊【獲取源列表】，選擇需要使用的源列表后，輸入用戶名和密碼。輸入完成后點擊【保存并應用】即可。

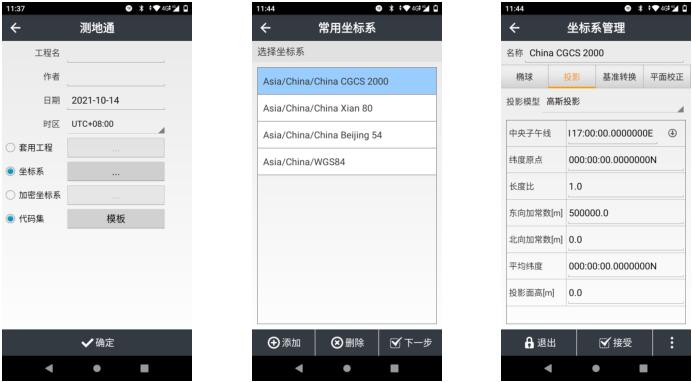

3、新建工程
【項目】界面→點擊【工程管理】→【新建】，輸入工程名、選擇坐標系統、選擇投影模型，輸入甲方提供的中央子午線，如果甲方未提供可以點擊中央子午線右側向下箭頭，獲取當?shù)刂醒胱游缇€，點擊右下角【接受】，最后點擊【確定】即可。

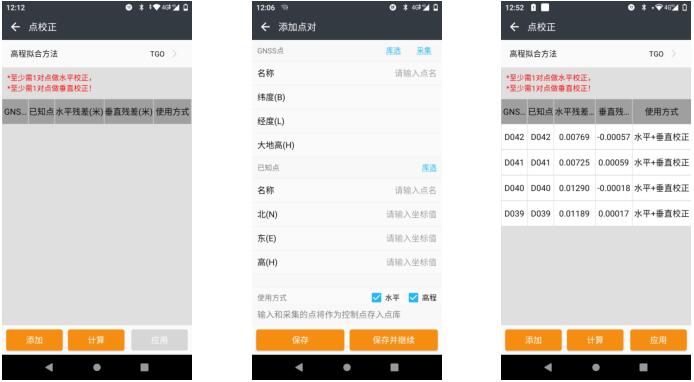

4、點校正
【項目】界面→【點校正】→高程擬合方法選“TGO”→點擊【添加】（GNSS 點：采集的控制點坐標，已知點：輸入的控制點坐標）→使用方式選擇“水平+垂直”。依次對應添加完參與校正的點對，點擊【計算】→點擊【應用】→軟件提示：是否替換當前工程參數，選擇“是”→點擊【坐標系參數】界面右下角【接受】。最好選擇 4 對控制點進行校正，以保證測量精度。
5、視覺功能放樣
1)點擊【點放樣】功能，在天線高處輸入對中桿桿高，點擊 傾斜測量圖標，開啟傾斜測量功能。
2)進入初始化界面后，按照界面提示的步驟進行初始化，初始化成功后傾斜測量圖標為綠色 。
3)點擊視覺圖標，即可實現視覺放樣。
以上就是關于華測視覺 RTK 快速操作指南的全部內容了，小編做了一個快速操作步驟介紹，希望大家可以參考一下。
