1分鐘學會CAD橫斷面采集的使用方法，高效作業就靠它啦
發布時間：2022-07-09 10:02:13
橫斷面采集可以說是道路工程中非常重要的一步了，以前，我們只能在工程之星的道路放樣模塊進行橫斷面采集，現在CAD放樣也可以進行橫斷面采集了。下面小編將通過圖文并茂的方式讓您1分鐘學會CAD橫斷面采集，助力高效作業。

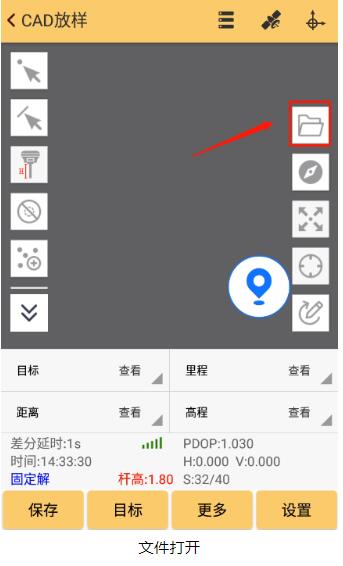

1）加載CAD圖紙文件：【CAD放樣】-【文件打開】，選擇圖紙文件；

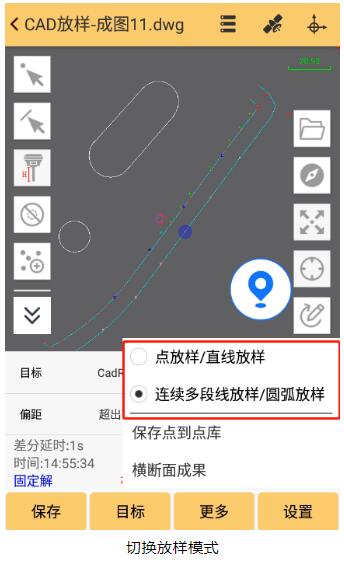

2）切換CAD放樣模式：選擇【更多】-【連續多段線放樣/圓弧放樣】，選擇需要進行橫斷面采集的線路；

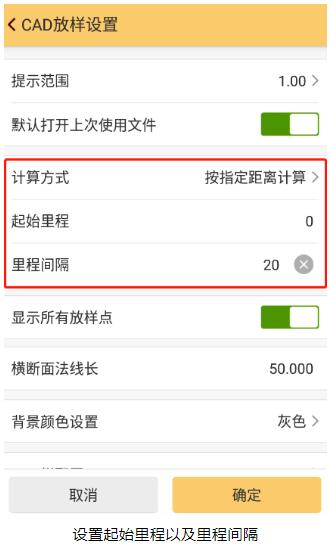

3）進行放樣設置：點擊【設置】，設置道路起始里程以及里程間隔；
4）點擊【目標】，選擇需要進行橫斷面采集的目標里程，點擊【橫斷面采集】，進入放樣主界面，根據指引完成橫斷面數據采集。

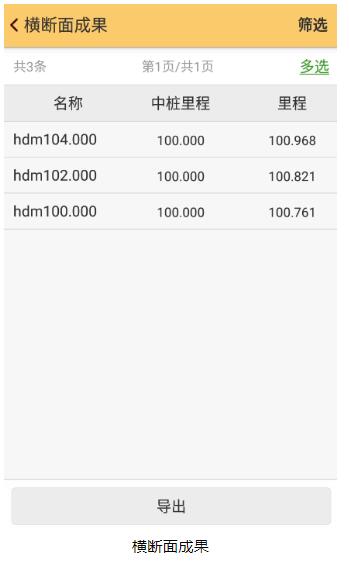

5）完成橫斷面成果采集后，可以在【更多】-【橫斷面成果】中查看保存的斷面成果數據，支持導出、分享成果數據。

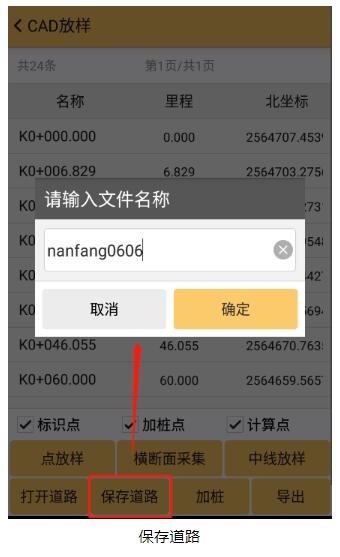

6）將目標線路保存為道路文件，點擊【目標】-【保存道路】，輸入道路文件名稱，點擊【確定】，完成之后可以在道路設計和道路放樣中查看到導出的道路文件。
以上就是關于1分鐘學會CAD橫斷面采集的使用方法的全部內容了，你學會了嗎？
文章內容來源：科力達儀器
1）加載CAD圖紙文件：【CAD放樣】-【文件打開】，選擇圖紙文件；
2）切換CAD放樣模式：選擇【更多】-【連續多段線放樣/圓弧放樣】，選擇需要進行橫斷面采集的線路；
3）進行放樣設置：點擊【設置】，設置道路起始里程以及里程間隔；
4）點擊【目標】，選擇需要進行橫斷面采集的目標里程，點擊【橫斷面采集】，進入放樣主界面，根據指引完成橫斷面數據采集。
5）完成橫斷面成果采集后，可以在【更多】-【橫斷面成果】中查看保存的斷面成果數據，支持導出、分享成果數據。
6）將目標線路保存為道路文件，點擊【目標】-【保存道路】，輸入道路文件名稱，點擊【確定】，完成之后可以在道路設計和道路放樣中查看到導出的道路文件。
以上就是關于1分鐘學會CAD橫斷面采集的使用方法的全部內容了，你學會了嗎？
文章內容來源：科力達儀器
