　　錐坡是道路橋梁工程中常見的構成要素，所以我們?cè)谑褂肦TK進行道路設計時離不開對錐坡的計算放樣。在南方RTK搭配的測量軟件工程之星的最新版本中，新增加了錐坡設計和錐坡放樣功能，支持計算任意角度的錐坡坡腳坐標，用于實際放樣。具體道路錐坡設計及放樣操作指南請看下面的內容。


　　一、錐坡設計


　　1、錐坡設計：打開RTK的配套手簿，進入工程之星測量軟件，依次點擊【輸入】-【道路設計】-【錐坡】，進入錐坡界面。


   　2、新建錐坡：點擊【添加】，在新建頁面輸入錐坡名稱、中心樁號、錐坡位置、夾角、路幅邊距、橫向長度、縱向長度、點間距等參數，完成之后點擊【確定】完成新建。

　?、僦行臉短?hào)：錐坡中心點對應的中樁樁號;

　　②錐坡位置：按照里程從小里程到大里程方向定為正向，根據錐坡的坡腳所在方向分為：正向左側、正向右側、逆向左側、逆向右側;

　?、蹔A角：錐坡如果不是正交，則輸入與中線切線方向的斜交角度;

　?、苈贩吘啵哄F坡中心點到中心樁點的垂直距離，斜交時不需要換算為斜長;

　?、輽M向長度：垂直線路方向上的錐坡坡腳點(起點坡腳點)到錐坡中心點的距離(負數表示斜長);

　?、蘅v向長度：沿線路方向上的錐坡坡腳點(終點坡腳點)到錐坡中心點的距離;

　　⑦點間距：錐坡放樣點之間的間隔距離。

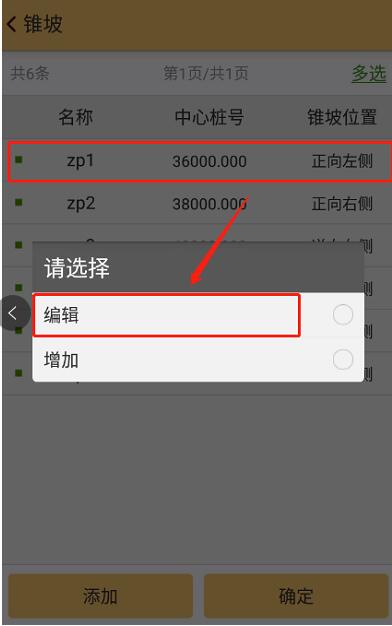

　　3、編輯錐坡：選擇已有的錐坡，在彈窗中選擇【編輯】，可以對已有錐坡進行參數編輯;


　　二、錐坡放樣

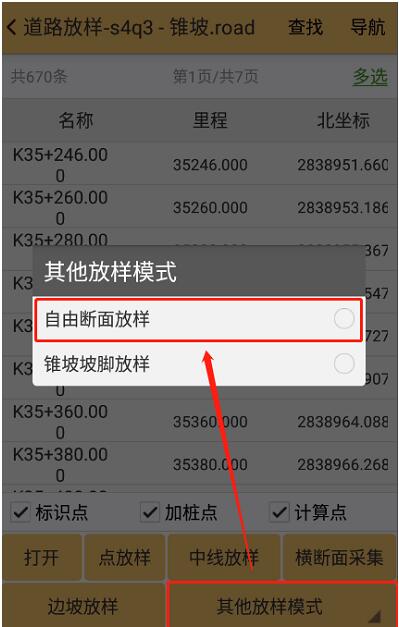

　　1、錐坡放樣：【道路放樣】-【打開】選擇道路文件-【錐坡坡腳放樣】

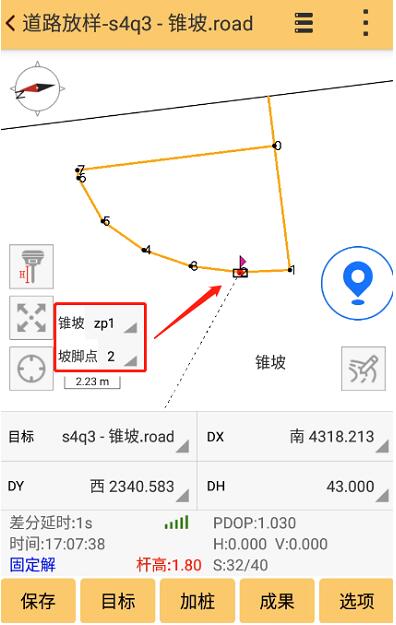

　　2、選擇目標錐坡、坡腳點進行放樣

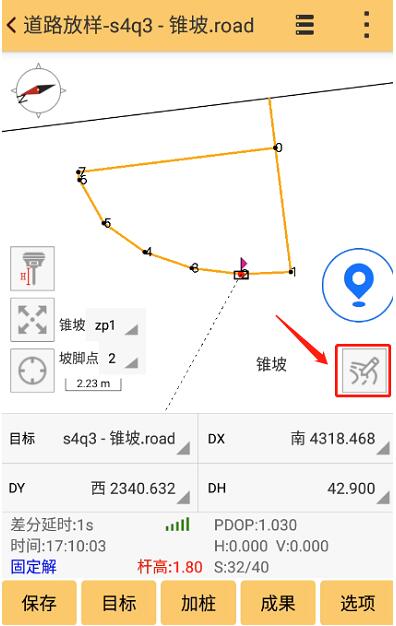

　　3、切換錐坡設計可以進行錐坡參數修改或添加錐坡


　　以上就是關于RTK道路錐坡設計及放樣操作指南的全部內容了，希望看了本篇文章的你，對于道路錐坡設計及放樣能夠快速掌握。

　　文章內容來源參考：南方微課堂
