為什么你將直曲表導入工程之星5.0時經常出錯？這些點需要注意
發布時間：2022-09-26 10:54:04
在使用工程之星進行測量作業的時候，經常會遇到需要將直曲表導入的情況，有些測友可以正常導入，而有些測友將直曲表導入工程之星5.0時經常出錯，這是為什么呢？那是因?yàn)檫@些細節你沒有注意。
直曲表導入的標準格式如下圖（明確交點坐標、起點里程、交點半徑、緩和曲線的長度），這種一般簡單的直曲表直接導入即可，如下圖所示。

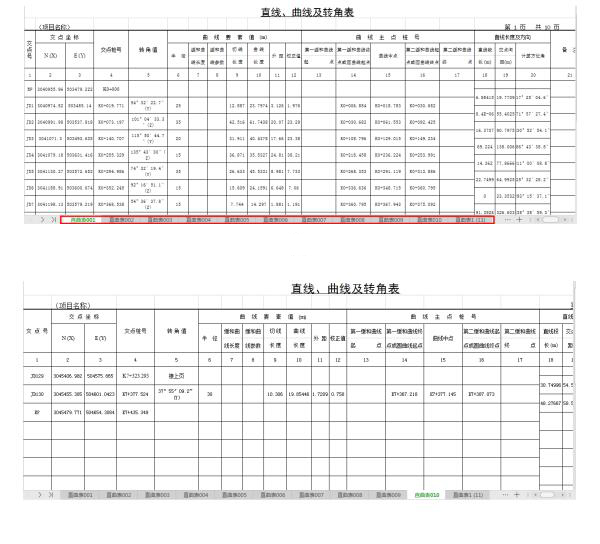

一般交點過多的直曲表會有好幾個子目錄需要做調整，不然直接導入軟件就會識別為幾條線路，如下方圖所示：

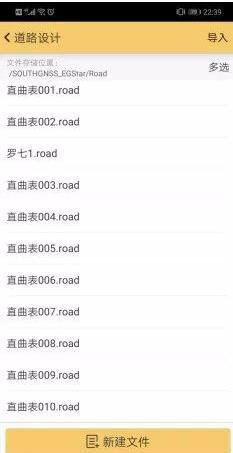

直曲表不加以調整，直接導入，軟件錯誤識別為10條線路，如下圖：

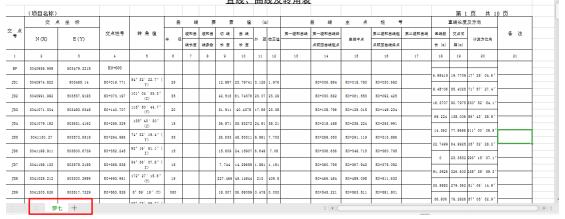

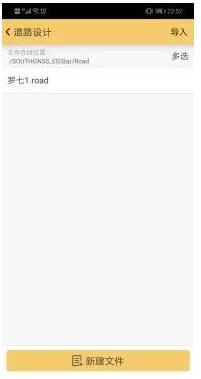

正確的做法：應該把10個子目錄合并為一個目錄再進行導入，如下方圖：

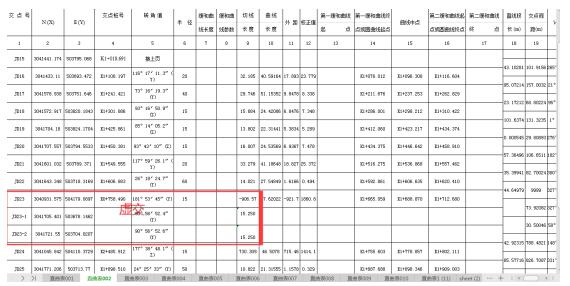

如遇見有虛交的就必須按以上導入之后再手動修改一下虛交處的3個同名交點。

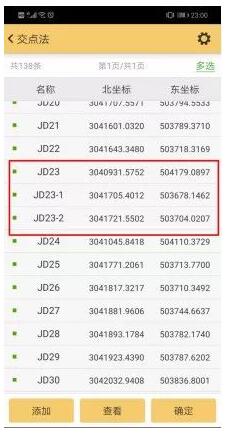

實際導入如下圖所示：
這樣導入與實際逐樁坐標是對不上的，需要我們手動做調整，操作步驟如下：
首先，刪除JD23的整個數據；

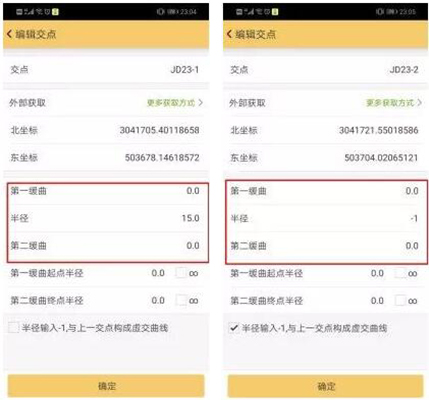

其次，修改JD23-1的數據，注意：只需要修改半徑，用JD23的半徑15即可；
最后，修改JD23-2的數據 ，把半徑改為-1即可） 。
最后保存數據，驗算軟件算出來的中樁坐標是否與逐樁坐標表一致即可。
以上就是關于為什么你將直曲表導入工程之星5.0時經常出錯的原因及解決辦法了，希望本篇文章可以幫助到大家。
文章內容來源參考：科力達儀器
