RTK電臺模式時移動站沒收到數據怎么辦?解決辦法來啦
發布時間：2022-11-19 10:03:41
RTK的工作模式有很多，其中電臺模式是我們?cè)谝欢l件下經常會用到的測量模式。我們?cè)谑褂么朔N模式進行測量作業時，偶爾會出現基站已開，但是移動站沒收到數據的情況，這時候應該怎么辦呢?
我們可以按照下面的步驟一一排查解決：
1、電臺自檢是不是都正常。
2、檢查通道是否一致。
3、檢查協議/空中波特率是否一致。
4、檢查基站是否啟動成功。
5、移動站主機的收星、信噪比是否正常。
6、檢查是否接了電臺天線。
7、確定基站功率低、超出工作范圍。
如果按照以上步驟排查，設置一切正常，仍然出現了上述問題，我們?cè)龠M(jìn)行下面的步驟。
通過五芯LEMO頭查看進/出主板的差分?jǐn)?shù)據是否正常
方法步驟如下：

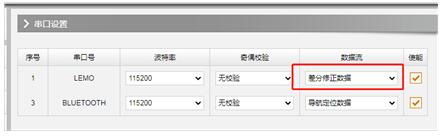

1、打開RTK的配置網頁，“數據傳輸”---“串口設置”，將LEMO頭的輸出數據流設置為“差分修正數據”：

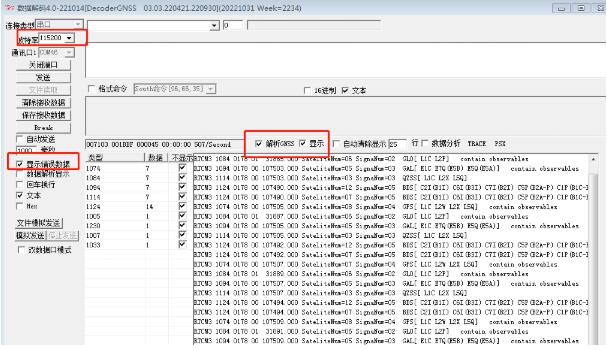

2、五芯線接到LEMO口，連到PC端，打開Decode軟件(注意如下圖所示幾處應勾選上)
正常情況下，按照以上兩個步驟操作，基站正常啟動后，基站的五芯口、移動站電臺接收正常的情況下，移動站的五芯口均能看到如圖中所示的正常的差分?jǐn)?shù)據，異常情況按以下兩點來分析：
情況1: 無差分?jǐn)?shù)據或者差分?jǐn)?shù)據不穩定

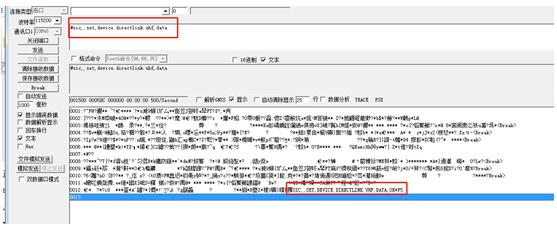

當Decode界面無數據或者有數據、但經常有紅色字段提示錯誤數據，這種情況可能是由于電臺的接收情況不理想，我們進一步可以直通到電臺的數據模式，直接來查看電臺接收到的數據質量，具體操作方法：通過Decode軟件發送直通到電臺數據模式的指令：#sic,,set,device.directlink.uhf,data
再繼續查看差分?jǐn)?shù)據情況，若差分?jǐn)?shù)據正常，則進入情況2;當無差分?jǐn)?shù)據或者差分?jǐn)?shù)據“錯誤提示”比較多，說明差分?jǐn)?shù)據不穩定的情況比較嚴重，則移動站主板無法進行有效解算、從而無法得到高精度定位結果。
這種情況，可以確定電臺接收不穩定造成的，而電臺接收不穩定的原因有多種，如差分?jǐn)?shù)據量大數據擁塞(可更換高一點的空中波特率)、信道有干擾(可切換其它通道)。
情況2: 若移動站LEMO頭輸出的差分?jǐn)?shù)據也正常
基本可排除電臺的問題，但移動站仍然是單點解狀態，則可懷疑是移動站主板有異常，可更換其它主機或者查詢主板的固件是否為最新版本。
小貼士：通過五芯LEMO輸出差分?jǐn)?shù)據的差分流分析法同樣也適用于網絡1+1的模式。
以上就是關于RTK電臺模式時移動站沒收到數據怎么辦的解決辦法，希望本篇文章可以幫助大家快速解決此類問題，提高工作效率。
文章內容來源參考：南方微課堂
