航測有死角怎么辦？中海達影像小碟RTK來助力
發布時間：2022-06-17 10:26:13
我們在進行一個大型的測繪項目的時候，經常會用航測來提高效率，但是航測也不是全能的，總會有測量死角出現，這時候應該怎么辦呢？中海達影像小碟RTK影像測量功能，快速測量航測死角，幫助測量人快速解決此類問題。具體的實操案例請看下面的內容。
項目背景
安徽省某地產城融合示范區片區開發項目規劃用地面積10平方公里，其中市政工程部分包含新建18條道路和示范區污水泵站配套管網工程，形成由主干道、次干道、支路三級道路組成的功能明確、布局合理的城市道路系統。施工內容包括道路工程、橋梁工程、排水工程及綜合管線交通工程、景觀綠化工程、照明工程等。項目涉及施工開發區域的原有房屋做征遷，前期需要對征遷區域做摸底數據采集，以便清晰完整的呈現征遷區域三維實景，幫助施工方留存征遷前地貌信息，以及便于向業主展示匯報。
痛點分析
面對房屋征遷摸底工作，傳統方式有兩種。一是通過外業入戶調查測量房屋及附屬物邊長，內業測算拆遷量；二是通過使用全站儀設站進行碎部點觀測，再將碎部點進行繪圖、調繪，最終得到拆遷量。兩種方式的工作量大、工作效率低，作業周期長。
為了提高摸底效率，無人機航測技術被應用到征遷摸底中，盡管通過生產實景三維模型能快速完成房屋拆遷摸底工作答，但其因拍攝角度問題，無法獲取清晰的屋檐下房屋紋理，使得后期門牌號識別存在一定難度。
實施方案
中海達影像RTK作為一款將GNSS RTK和近景攝影測量技術相結合的影像RTK，以平視的角度、貼近房屋進行拍照，拍攝角度、位置和無人機視角天然互補，有效補充房屋局部細節、紋理，從而有效解決屋檐下房屋紋理獲取難題。在經過多輪測試后，最終選擇了用中海達影像RTK采集數據的方案。
???

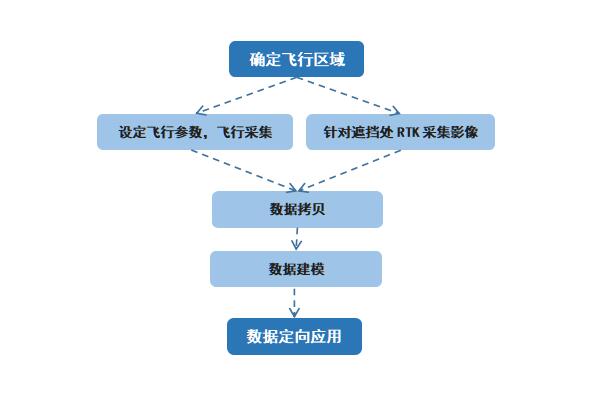

作業流程
1、設備初始化
第一步，中海達影像RTK主機和iHand55手簿安裝在對中桿上；
第二步，Hi-Survey手簿軟件使用WiFi通信連接主機，并設置移動站連接中國移動CORS差分服務，使設備達到固定解狀態；
第三步，手簿軟件新建測量項目并設置坐標系統參數（投影參數設置）。
2、影像數據采集

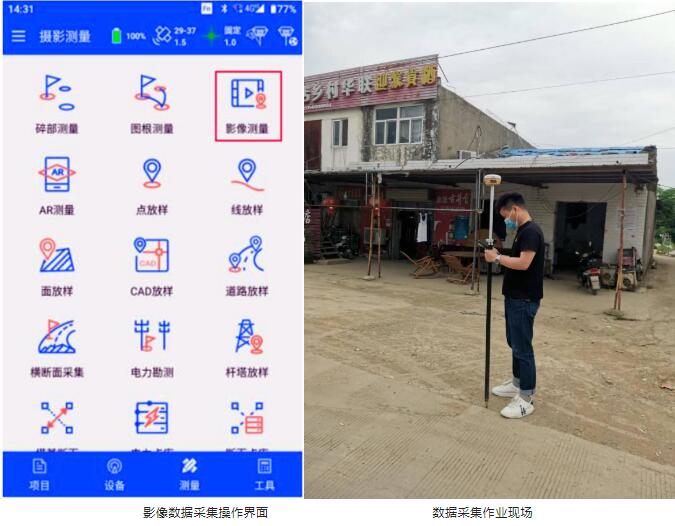

手簿軟件測量主界面點擊影像測量模塊圖標，進入拍照界面；調整主機鏡頭角度對準待測區域進行拍照（主要拍攝無人機視角無法拍攝以及對精細化程度較高的重點區域），注意照片之間需要一定的重疊度且拍照位置盡量保持一定間隔距離，拍照點的軌跡相對于測量區域成扇形，在完成一條弧線拍攝后向前或者向后移動一步拍攝兩張照片，以達到較好的精度。

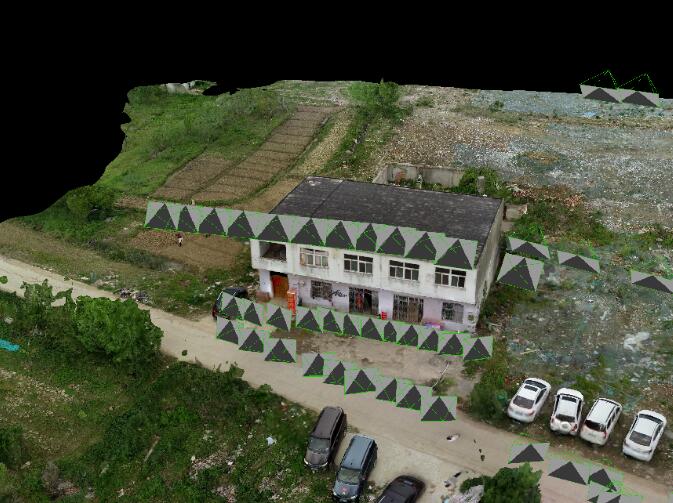

▲影像RTK作業路徑
3、數據導出
影像數據（包含照片和pos文件）在主機和手簿內存中均有存儲。主機中的存儲位置為static\photo\文件夾，使用主機標配的type-c數據線連接電腦和主機，將數據文件拷貝出來；手簿中的存儲位置為ZHD\Project\ROAD\項目名\media路徑下，同樣使用數據線拷貝出來。
4、后處理建模
打開軟件新建項目，導入照片和對應的pos文件，設置項目坐標系，坐標系統和采集數據坐標系統保持一致。對影像RTK和無人機數據分別進行空三解算，隨后合并空三結果進行三維重建。
???
成果展示

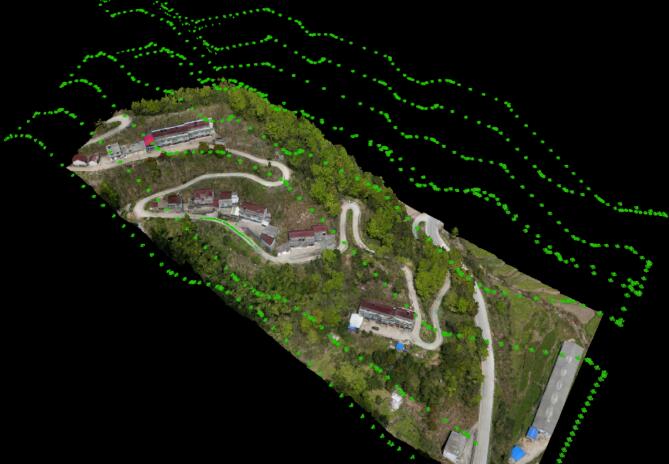

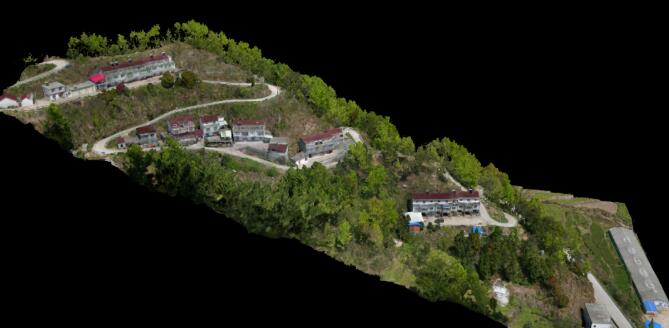

▲測區總覽

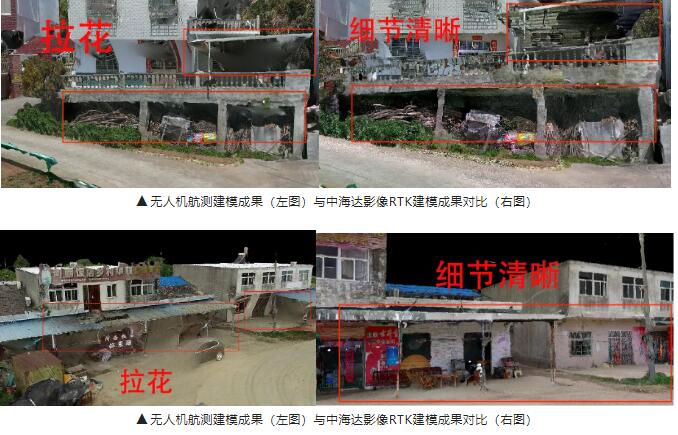

▲建模成果展示
通過把中海達影像RTK建模成果與無人機航測建模成果融合后，原本在屋檐、車庫、棚底等無人機拍攝角度不佳的位置，有明顯的扭曲、空洞和拉花，現在基于中海達影像RTK建模成果，這些位置的細節和紋理得到了很好的補充，房屋的三維模型更加完整，也突出了房屋局部特征。
項目總結
由于無人機攝影相機拍攝角度的限制，無人機航測無法克服樹蔭或者屋檐下的遮擋拉花問題。在引入中海達影像RTK后，這個問題得到了有效解決。一方面基于近景攝影測量技術，中海達影像RTK可以用更靈活的角度和位置對房屋做補充攝影測量；另一方面基于多頻點抗干擾技術和多步長自適應濾波技術，中海達影像RTK可以在遮擋嚴重情況下維持固定解狀態，保障數據采集精度。
因此，在征遷摸底項目中，通過中海達影像RTK搭配無人機航測，可以快速、準確地完成房屋征遷前地貌、房屋等摸底信息的數據采集，為房屋征遷決策規劃提供有效的支持。
文章內容來源參考：中海達小碟
項目背景
安徽省某地產城融合示范區片區開發項目規劃用地面積10平方公里，其中市政工程部分包含新建18條道路和示范區污水泵站配套管網工程，形成由主干道、次干道、支路三級道路組成的功能明確、布局合理的城市道路系統。施工內容包括道路工程、橋梁工程、排水工程及綜合管線交通工程、景觀綠化工程、照明工程等。項目涉及施工開發區域的原有房屋做征遷，前期需要對征遷區域做摸底數據采集，以便清晰完整的呈現征遷區域三維實景，幫助施工方留存征遷前地貌信息，以及便于向業主展示匯報。
痛點分析
面對房屋征遷摸底工作，傳統方式有兩種。一是通過外業入戶調查測量房屋及附屬物邊長，內業測算拆遷量；二是通過使用全站儀設站進行碎部點觀測，再將碎部點進行繪圖、調繪，最終得到拆遷量。兩種方式的工作量大、工作效率低，作業周期長。
為了提高摸底效率，無人機航測技術被應用到征遷摸底中，盡管通過生產實景三維模型能快速完成房屋拆遷摸底工作答，但其因拍攝角度問題，無法獲取清晰的屋檐下房屋紋理，使得后期門牌號識別存在一定難度。
實施方案
中海達影像RTK作為一款將GNSS RTK和近景攝影測量技術相結合的影像RTK，以平視的角度、貼近房屋進行拍照，拍攝角度、位置和無人機視角天然互補，有效補充房屋局部細節、紋理，從而有效解決屋檐下房屋紋理獲取難題。在經過多輪測試后，最終選擇了用中海達影像RTK采集數據的方案。
???
作業流程
1、設備初始化
第一步，中海達影像RTK主機和iHand55手簿安裝在對中桿上；
第二步，Hi-Survey手簿軟件使用WiFi通信連接主機，并設置移動站連接中國移動CORS差分服務，使設備達到固定解狀態；

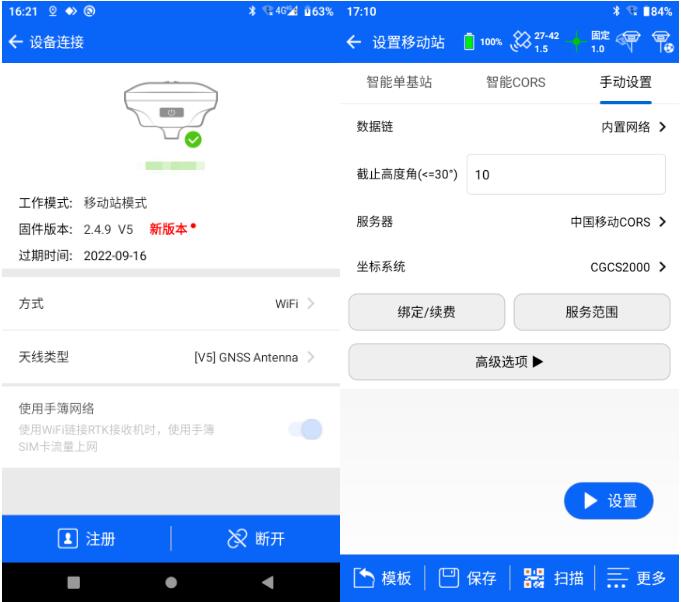

▲設備初始化操作界面
第三步，手簿軟件新建測量項目并設置坐標系統參數（投影參數設置）。
2、影像數據采集
手簿軟件測量主界面點擊影像測量模塊圖標，進入拍照界面；調整主機鏡頭角度對準待測區域進行拍照（主要拍攝無人機視角無法拍攝以及對精細化程度較高的重點區域），注意照片之間需要一定的重疊度且拍照位置盡量保持一定間隔距離，拍照點的軌跡相對于測量區域成扇形，在完成一條弧線拍攝后向前或者向后移動一步拍攝兩張照片，以達到較好的精度。

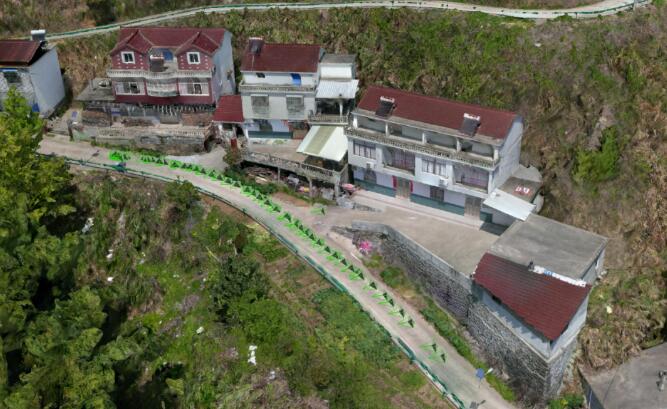

▲影像RTK作業路徑
3、數據導出
影像數據（包含照片和pos文件）在主機和手簿內存中均有存儲。主機中的存儲位置為static\photo\文件夾，使用主機標配的type-c數據線連接電腦和主機，將數據文件拷貝出來；手簿中的存儲位置為ZHD\Project\ROAD\項目名\media路徑下，同樣使用數據線拷貝出來。
4、后處理建模
打開軟件新建項目，導入照片和對應的pos文件，設置項目坐標系，坐標系統和采集數據坐標系統保持一致。對影像RTK和無人機數據分別進行空三解算，隨后合并空三結果進行三維重建。
???
成果展示

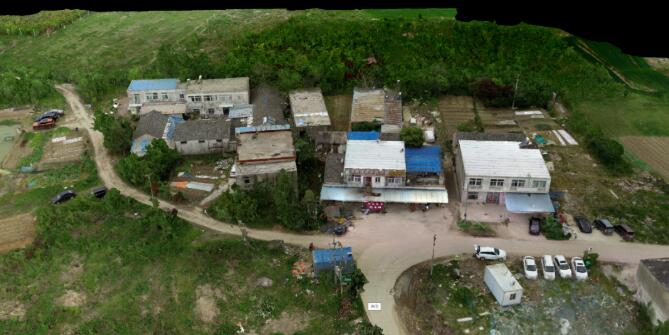

▲測區總覽
▲建模成果展示
通過把中海達影像RTK建模成果與無人機航測建模成果融合后，原本在屋檐、車庫、棚底等無人機拍攝角度不佳的位置，有明顯的扭曲、空洞和拉花，現在基于中海達影像RTK建模成果，這些位置的細節和紋理得到了很好的補充，房屋的三維模型更加完整，也突出了房屋局部特征。
項目總結
由于無人機攝影相機拍攝角度的限制，無人機航測無法克服樹蔭或者屋檐下的遮擋拉花問題。在引入中海達影像RTK后，這個問題得到了有效解決。一方面基于近景攝影測量技術，中海達影像RTK可以用更靈活的角度和位置對房屋做補充攝影測量；另一方面基于多頻點抗干擾技術和多步長自適應濾波技術，中海達影像RTK可以在遮擋嚴重情況下維持固定解狀態，保障數據采集精度。
因此，在征遷摸底項目中，通過中海達影像RTK搭配無人機航測，可以快速、準確地完成房屋征遷前地貌、房屋等摸底信息的數據采集，為房屋征遷決策規劃提供有效的支持。
文章內容來源參考：中海達小碟
